14.4-15.35GHz WR-140 acoplador de ondas

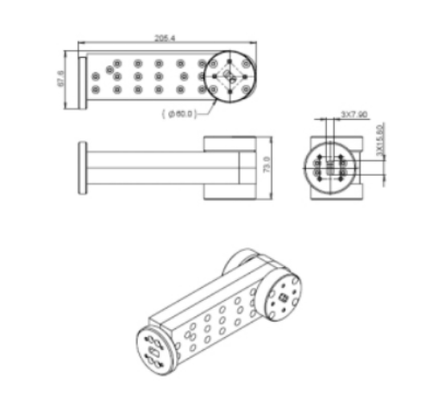

14.4-15.35GHz GUIA DE ONDA ACOPLADOR WR-140

• Baixa perda de inserção no caminho de transmissão principal
• Alta capacidade de manuseio de potência (média e de pico)
• Operação de banda larga (multi-oitava disponível)

Princípio de funcionamento de umACOPLADOR DE GUIA DE ONDA

UmACOPLADOR DE GUIA DE ONDA é um dispositivo direcional passivo de quatro portas que amostra uma fração da potência de micro-ondas que viaja em um guia de onda principal.
UmACOPLADOR DE GUIA DE ONDA consiste em um guia de onda principal (linha primária) e um guia de onda secundário (linha acoplada), com aberturas de acoplamento ou fendas ao longo de sua parede comum.
UmACOPLADOR DE GUIA DE ONDA transfere uma porção predeterminada da potência incidente da linha principal para a linha acoplada, enquanto a potência restante continua através da linha principal.
UmACOPLADOR DE GUIA DE ONDA opera com base no princípio de interferência e superposição de ondas através das aberturas de acoplamento.
UmACOPLADOR DE GUIA DE ONDA é inerentemente direcional - ele acopla apenas a onda viajante para frente (na linha principal) à porta acoplada, enquanto a onda viajante reversa é acoplada à porta isolada.
UmACOPLADOR DE GUIA DE ONDA possui quatro portas: porta de entrada, porta de saída (passagem), porta acoplada e porta isolada.
UmACOPLADOR DE GUIA DE ONDA atinge seu nível de acoplamento (por exemplo, 10 dB, 20 dB, 30 dB ou 40 dB) controlando o tamanho, o número e o espaçamento das aberturas de acoplamento.
UmACOPLADOR DE GUIA DE ONDA fornece alta diretividade, o que significa que a potência acoplada da direção para frente é muito maior do que da direção reversa.
A porta isolada de umACOPLADOR DE GUIA DE ONDA deve ser terminada com umaCARGA DE GUIA DE ONDA para absorver qualquer energia reversa indesejada acoplada.
