| MOQ: | 5 peças |
| preço: | negotiable |
| payment method: | L/C, D/A, D/P, T/T |

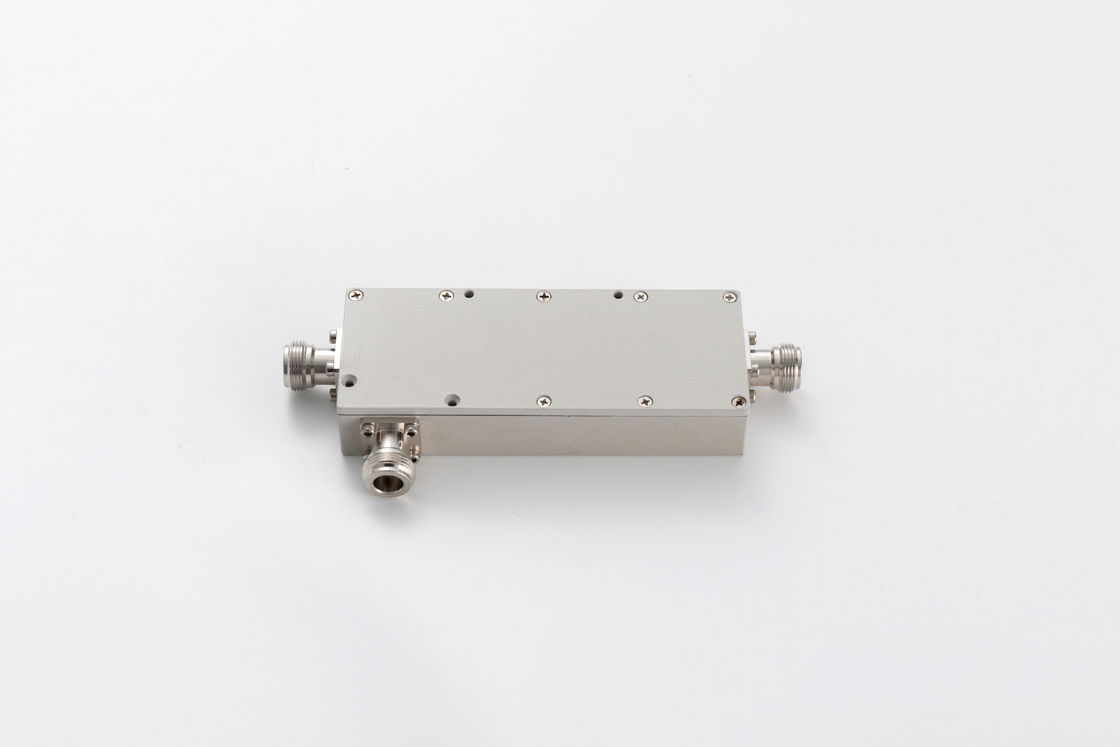

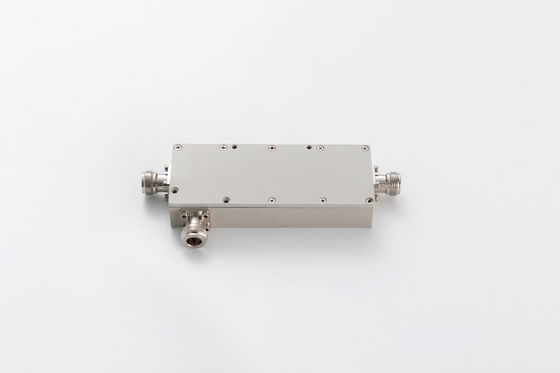

698-2700MHz N acoplador direcional feminino
A partir de 1 de janeiro de 2017, o número de unidades de produção será alterado para:
| Número da parte | A partir de 1 de janeiro de 2014: | |||||||
| Frequência de operação (MHz) | 698-2700 | |||||||
| Impedância (Ohm) | 50 | |||||||
| VSWR | ≤ 1.25 | |||||||
| Acoplamento (dB) | ± 0.8 | ± 0.8 | ± 0.8 | ± 0.8 | ± 10 | ± 10 | ± 12 | ± 15 |
| Perda de inserção (dB) | ≤ 2.05 | ≤ 1.6 | ≤ 1.4 | ≤ 0.8 | ≤ 0.7 | ≤ 0.3 | ≤ 0.3 | ≤ 0.2 |
| Isolamento (dB) | ≥ 25 | ≥ 26 | ≥ 27 | ≥ 30 | ≥ 35 | ≥ 40 | ≥ 45 | ≥ 55 |
| IM3 (dBc @ 2×43dBm) | -150 / -155 / -161/-165 | |||||||
| Aplicação | Indoor & Outdoor | |||||||
| Grau de proteção | IP65 | |||||||
| Temperatura de funcionamento (°C) | -40 ~ + 80 | |||||||
| Interface | N Mulher | |||||||
| Potência de manuseio (watts, máximo) | 300 | |||||||
| Potência máxima (watts, máximo) | 1200 | |||||||
| Dimensão (mm) ((L × W × H, exceto conector) | 122 × 48 × 22 | |||||||
| Peso líquido(g) | 330 ± 20 | |||||||
| Dimensões da embalagem (mm,L×W×H) | 180 × 75 × 30 | |||||||
| Embalagem Tamanho da embalagem (mm,L×W×H) | 400 × 380 × 170 | |||||||
| Conformidade com a ROHS | - Sim, sim. | |||||||
Os acopladores direcionais são um dispositivo passivo usado principalmente no campo da tecnologia de rádio.Eles acoplam uma quantidade definida de energia eletromagnética em uma linha de transmissão a uma porta que permite que o sinal seja usado em outro sistema de rádio ou próximo equipamento de rádioUma característica essencial dos acopladores direcionais é que eles só acoplam energia fluindo em uma direção. A energia que entra na porta de saída é acoplada à porta isolada, mas não à porta acoplada.Um acoplador direcional projetado para dividir a potência igualmente entre duas portas é chamado de acoplador híbrido, por exemplo, acoplador híbrido de 3 dB.
Os acopladores direccionais Vinncom baseiam-se em diferentes modelos, tais como micro-linha, ar-dielectrico, filme fino, guia de ondas, etc.
Os acopladores direcionais têm muitas aplicações, incluindo fornecer uma amostra de sinal para medição ou monitoramento, feedback, combinar feeds de e para antenas,fornecimento de canalizações de sinal para sistemas de antenas por cabo e/ou distribuídas, tais como televisão por caboA cobertura do sinal móvel e a separação dos sinais transmitidos e recebidos nos sistemas de telecomunicações.
