| MOQ: | 5 peças |
| preço: | negotiable |
| payment method: | T/T, L/C, D/A, D/P |

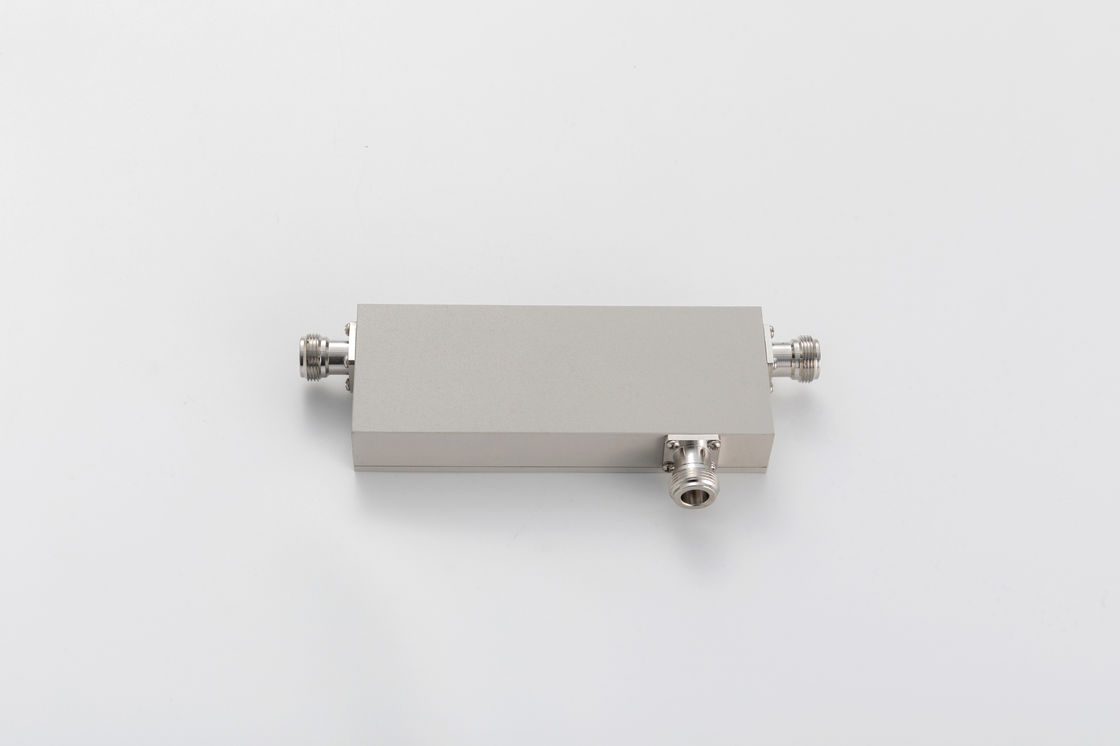

550-6000MHz N acoplador direcional feminino
| Número da parte | A partir de 1 de janeiro de 2018 | ||||||||||||
| Frequência de operação (MHz) | 550-6000 | ||||||||||||
| Impedância (Ohm) | 50 | ||||||||||||
| VSWR | ≤ 1.35 | ||||||||||||
| Acoplamento (dB) | 5 ± 1.4 | 6 ± 1.4 | 7 ± 1.4 | 8 ± 1.4 | 10 ± 1.6 | 15 ± 1.6 | 20 ± 1.8 | ||||||
| Perda de inserção (dB) | ≤ 2.5 | ≤ 1.8 | ≤ 1.5 | ≤ 1.2 | ≤ 1.1 | ≤ 0.4 | ≤ 2.2 | ||||||
| Isolamento (dB) | ≥ 21 | ≥ 22 | ≥ 23 | ≥ 24 | ≥ 26 | ≥ 31 | ≥ 35 | ||||||
| IM3 (dBc @ 2×43dBm) | - 150/-155/-161/-165 | ||||||||||||
| Aplicação | Interior/exterior | ||||||||||||
| Grau de proteção | IP65 | ||||||||||||
| Temperatura de funcionamento (°C) | -40 ~ + 80 | ||||||||||||
| Interface | N Mulher | ||||||||||||
| Potência de manuseio (watts, máximo) | 300 | ||||||||||||
| Potência máxima (watts, máximo) | 1200 | ||||||||||||
| Dimensão (mm) ((L × W × H, exceto conector) | 12 × 40 × 31 | ||||||||||||
| Peso líquido(g) | 450 ± 5% | ||||||||||||
| Dimensões da embalagem (mm,L×W×H) | 190 × 80 × 45 | ||||||||||||
| Embalagem Tamanho da embalagem (mm,L×W×H) | 430 × 400 × 105 | ||||||||||||
| Conformidade com a ROHS | - Sim, sim. | ||||||||||||
![]()
![]()
Os acopladores direcionais são um dispositivo passivo usado principalmente no campo da tecnologia de rádio.Eles acoplam uma quantidade definida de energia eletromagnética em uma linha de transmissão a uma porta que permite que o sinal seja usado em outro sistema de rádio ou próximo equipamento de rádioUma característica essencial dos acopladores direcionais é que eles só acoplam energia fluindo em uma direção. A energia que entra na porta de saída é acoplada à porta isolada, mas não à porta acoplada.Um acoplador direcional projetado para dividir a potência igualmente entre duas portas é chamado de acoplador híbrido, por exemplo, acoplador híbrido de 3 dB.
