550-6000MHz 4.3-10 acoplador direcional feminino

Name: 550-6000MHz 4.3-10 acoplador direcional feminino
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-0560-OPx-XXX
Price: 360.00 USD
Availability: InStock

Detalhes do produto

Lugar de origem: porcelana

Marca: Vinncom

Certificação: RoHS/ISO9000

Número do modelo: VN-DC-0560-OPx-XXX

Termos do pagamento & do transporte

Quantidade de ordem mínima: 5 peças

Preço: negotiable

Termos de pagamento: L/C, D/A, D/P, T/T

Obtenha o melhor preço

Contato agora

Especificações

Descrição

Especificações

Destacar:
                                                                                                                                                                                                                                                                                                                                                  Acoplador direcional DAS RF, Acoplador direccional de 3 dB RF, DAS 3db acoplador direcional


Frequência de funcionamento (megahertz):	550-6000	Impedância (Ohm):	50
- Não.:	≤1,35	IM3 (dBc @ 2×43dBm):	-150/-155/-161/-165
Grau de protecção:	IP65

Frequência de funcionamento (megahertz):	550-6000
Impedância (Ohm):	50
- Não.:	≤1,35
IM3 (dBc @ 2×43dBm):	-150/-155/-161/-165
Grau de protecção:	IP65

Descrição

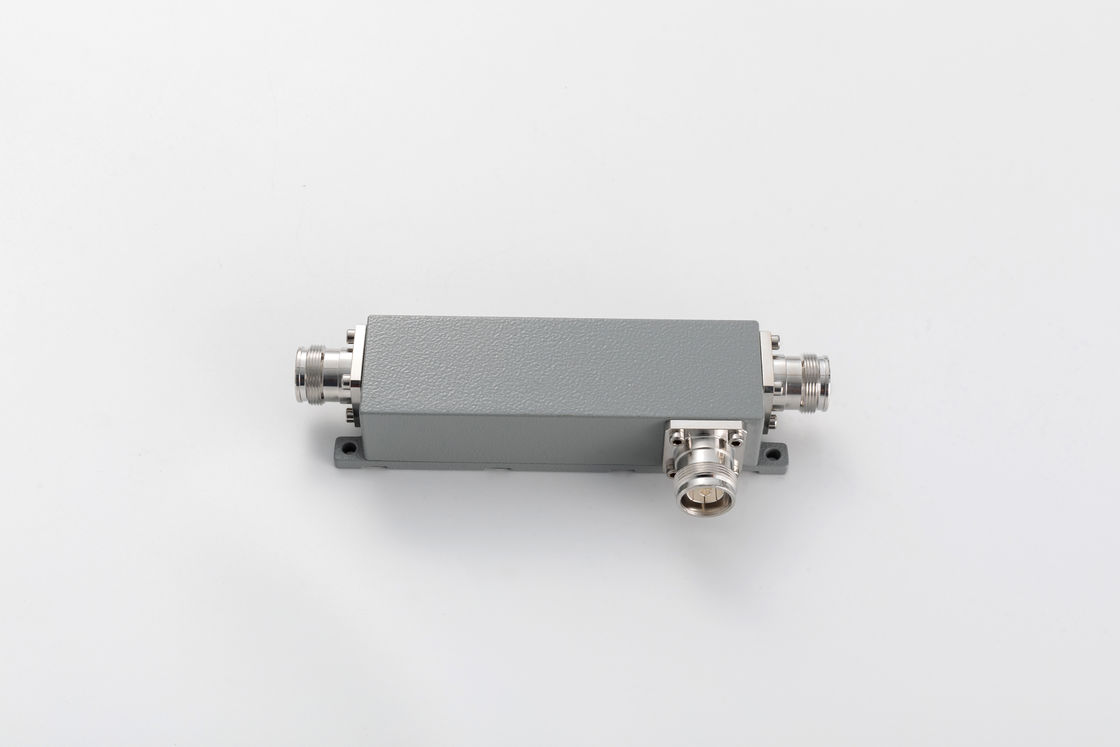

550-6000MHz 4.3-10 acoplador direcional feminino

550-6000MHz 4.3-10 acoplador direcional feminino

Alto isolamento
Banda larga
Boa planície

A partir de 1 de janeiro de 2014, a Comissão deverá apresentar ao Conselho e ao Parlamento Europeu uma proposta de decisão relativa à aplicação do presente regulamento.

Número da parte	A partir de 1 de janeiro de 2014:
Frequência de operação (MHz)	550-6000
Impedância (Ohm)	50
VSWR	≤ 1.35
Acoplamento (dB)	5 ± 1.4	6 ± 1.4	7 ± 1.4	8 ± 1.4	10 ± 1.6	15 ± 1.6	20 ± 1.6
Perda de inserção (dB)	≤ 2.5	≤ 1.8	≤ 1.5	≤ 1.2	≤ 1.1	≤ 0.4	≤ 0.22
Isolamento (dB)	≥ 21	≥ 22	≥ 23	≥ 24	≥ 26	≥ 31	≥ 35
IM3 (dBc @ 2×43dBm)	- 150/-155/-161/-165
Aplicação	Interior/exterior
Grau de proteção	IP65
Temperatura de funcionamento (°C)	-40 ~ + 80
Interface	4.3-10 Mulher
Potência de manuseio (watts, máximo)	500
Potência máxima (watts, máximo)	1500
Dimensão (mm) ((L × W × H, exceto conector)	12 × 40 × 31
Peso líquido(g)	550 ± 5%
Dimensões da embalagem (mm,L×W×H)	190 × 80 × 45
Embalagem Tamanho da embalagem (mm,L×W×H)	430 × 400 × 105

Os acopladores direcionais são um dispositivo passivo usado principalmente no campo da tecnologia de rádio.Eles acoplam uma quantidade definida de energia eletromagnética em uma linha de transmissão a uma porta que permite que o sinal seja usado em outro sistema de rádio ou próximo equipamento de rádioUma característica essencial dos acopladores direcionais é que eles só acoplam energia fluindo em uma direção. A energia que entra na porta de saída é acoplada à porta isolada, mas não à porta acoplada.Um acoplador direcional projetado para dividir a potência igualmente entre duas portas é chamado de acoplador híbrido, por exemplo, acoplador híbrido de 3 dB.

Os acopladores direccionais Vinncom baseiam-se num projecto diferente, como o micro-stripline.,Ar-dielectrico,filme fino,Guia de ondas, etc.

Os acopladores direcionais têm muitas aplicações, incluindo fornecer uma amostra de sinal para medição ou monitoramento, feedback, combinar feeds de e para antenas,fornecimento de canalizações de sinal para sistemas de antenas por cabo e/ou distribuídas, tais como televisão por cabo,cobertura do sinal móvel e separação dos sinais transmitidos e recebidos nos sistemas de telecomunicações.
