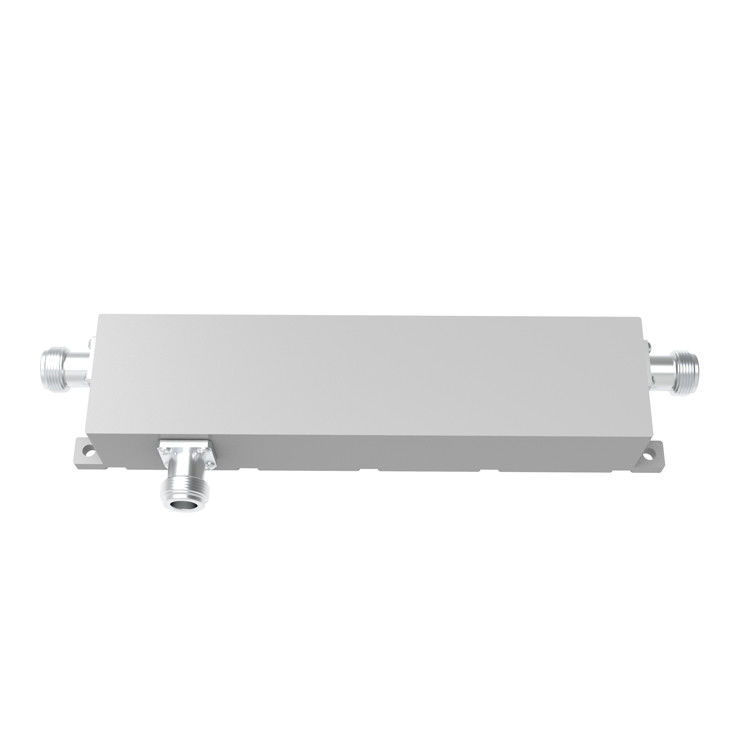

350/380-3800MHz N acoplador direcional feminino

MOQ:	5 peças
preço:	negotiable
standard packaging:	bloco da caixa/bolha/caixa
Delivery period:	Depende de sua quantidade
payment method:	T/T, L/C, D/A, D/P
Supply Capacity:	800pcs pelo dia

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

Hefei, China

Marca

Vinncom

Certificação

ISO9000/RoHS

Número do modelo

VN-DC-03538-ONx-xxx

Cor geral:

cinza

Frequência:

350-3800MHz

Impedância:

Conector:

N Feminino

Grau de protecção:

IM3 (dBc @ 2×43dBm):

-160/-163

Destacar:

Combinador híbrido de 30 dB RF

Combinador híbrido de rádio de 3800 MHz

Acoplador de potência rf de 30 dB

Descrição do produto

350/380-3800MHz N acoplador direcional feminino

Boa planície
Bom VSWR em todos os portos
Alto isolamento

A partir de 1 de janeiro de 2014, a Comissão deverá apresentar ao Conselho e ao Parlamento Europeu uma proposta de decisão relativa à aplicação do presente regulamento.

Número da parte	A partir de 1 de janeiro de 2018:
Frequência de operação (MHz)	350/380-3800 MHz
Impedância (Ohm)	50
VSWR	≤ 1.25
Acoplamento (dB)	6 ± 1.2	7 ± 1.2	8 ± 1.2	15 ± 1.5	20 ± 1.7	30 ± 1.8
Perda de inserção (dB)	≤ 1.8	≤ 1.5	≤ 1.1	≤ 0.4	≤ 0.2	≤ 0.17
Isolamento (dB)	≥ 24	≥ 25	≥ 26	≥ 33	≥ 28	≥ 48
IM3 (dBc @ 2×43dBm)	-160 / -163
Aplicação	Interior/exterior
Grau de proteção	IP65
Temperatura de funcionamento (°C)	-40 ~ + 80
Interface	N Mulher
Potência de manuseio (watts, máximo)	300
Potência máxima (watts, máximo)	1200
Dimensão (mm)	182.5 × 44 × 31 (excluindo o conector)
Peso líquido (g)	700 ± 5%
Dimensões da embalagem (mm)	240 × 80 × 35
Tamanho da embalagem (mm)	500 × 420 × 160

Os acopladores direcionais são mais frequentemente construídos a partir de duas linhas de transmissão acopladas, colocadas suficientemente próximas umas das outras, de modo que a energia que passa através de uma é acoplada à outra.Esta técnica é favorecida namicroondasfrequências em que os projetos de linhas de transmissão são comumente utilizados para implementar muitos elementos de circuito.agrupadosOs dispositivos componentes também são possíveis em frequências mais baixas, como as frequências de áudio encontradas emtelefoniaTambém nas frequências de microondas, particularmente nas bandas mais altas, podem ser utilizados desenhos de guias de ondas.

Aplicação do produto

Os dispositivos passivos de RF são utilizados principalmente na construção de estações base de sistemas de comunicação sem fio e sistemas de distribuição interior.Em particular, existem muitos tipos e um grande número de aplicações na cobertura de distribuição interna de sinais sem linha em edifícios.Os dispositivos passivos de RF desempenham o papel de conectar ou distribuir sinais de RF na construção de estações base e engenharia de distribuição interna.O sistema de distribuição interior consiste em ligar ou ramificar os sinais transmitidos pela estação base através de dispositivos passivos de RF e dispersá-los para a antena de cada ponto de cobertura através de alimentadores,de modo a alcançar uma boa cobertura contínua dos sinais sem fio interiores.
