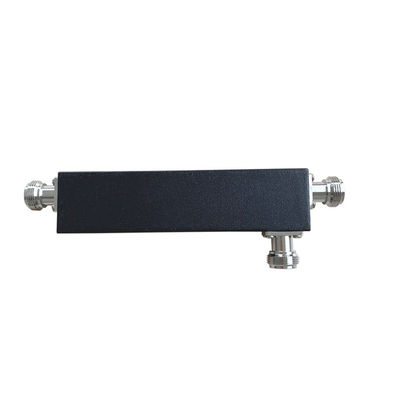

698-3800MHz N acoplador direcional feminino

MOQ:	5 peças
preço:	negotiable
standard packaging:	bloco da caixa/bolha/caixa
Delivery period:	Depende de sua quantidade
payment method:	T/T, L/C, D/A, D/P
Supply Capacity:	800pcs pelo dia

Detail Information

Descrição do produto

Detail Information

Lugar de origem

Hefei, China

Marca

Vinncom

Certificação

ISO9000/RoHS

Número do modelo

VN-DC-0738-INx

Preto ou cinza

Personalização

Conector:

N Feminino

Material: Cavidade:

Alumínio Prata-chapeado

Frequência:

700-3800MHz

Impedância:

Destacar:

Acoplador direcional BTS RF

20 dB acoplador direccional de RF

Acoplador de antena de 20 dB RF

Descrição do produto

698-3800MHz N acoplador direcional feminino

●Baixa perda de inserção
● Alta potência de entrega
● PIM baixo VSWR baixo

A partir de 1 de janeiro de 2017, a Comissão deverá apresentar ao Conselho e ao Parlamento Europeu uma proposta de regulamento que estabeleça as regras de execução do presente regulamento.

Número da parte	A partir de 1 de janeiro de 2018
Frequência de operação (MHz)	700 a 3800
Impedância (Ohm)	50
VSWR	≤ 1.25
Acoplamento (dB)	5 ± 0.8	6 ± 0.8	7 ± 0.9	10 ± 1.0	15 ± 1	20 ± 1.2
Perda de inserção (dB)	≤ 2.05	≤ 1.60	≤ 1.40	≤ 0.96	≤ 0.5	≤ 0.22
Isolamento (dB)	≥ 23	≥ 24	≥ 25	≥ 28	≥ 33	≥ 38
IM3 (dBc @ 2×43dBm)	-150/-155 / -160
Aplicação	Em ambientes internos
Temperatura de funcionamento (°C)	-40 ~ + 80
Interface	N Mulher
Potência de manuseio (watts, máximo)	300
Potência máxima (watts, máximo)	1200
Dimensão (mm)	125 × 31 × 20 (excluindo conector)
Peso líquido (g)	180 ± 20
Dimensões da embalagem (mm)	160 × 65 × 30
Tamanho da embalagem (mm)	350 × 340 × 170

Os acopladores direcionais são componentes comuns de microondas/ondas milimétricas na medição de microondas e em outros sistemas de microondas, que podem ser utilizados para isolamento, separação e mistura de sinais,como o monitoramento da potência, estabilidade da potência da fonte, isolamento da fonte de sinal, transmissão e reflexo do ensaio de frequência de varredura. É um divisor de potência de microondas direcional e uma parte indispensável do reflectômetro de varredura moderno.

Aplicação do produto

Os componentes passivos de RF são aplicados principalmente na construção de sistemas de comunicação sem fio da estação base e do sistema de distribuição interior.Especialmente no edifício interior de distribuição de sinal sem fio abrange a aplicação de uma ampla gama de grandes númerosOs componentes passivos de radiofrequência no projecto de construção de estações de base e de distribuição interna têm o efeito de ligação ou distribuição de sinais de radiofrequência.Sistema de distribuição interior é para iniciar a conexão de sinal da estação base ou desvio por componentes rf passivos, a cobertura passa através do alimentador da antena, de modo a obter uma boa cobertura contínua do sinal sem fio interior.O sistema de distribuição interior inclui principalmente a fonte e o sistema de distribuição de abastecimento diário duas partes.

Os componentes passivos são a principal parte do sistema de alimentação diária.

Produtos relacionados

698-2700MHz/698-3800MHz IP65 N Female4.3-10 FemaleDIN Conector feminino disponível.

Nosso Testador

Este é o nosso instrumento de teste básico. A seguir está o registo do teste.

698-3800MHz N acoplador direcional feminino 6

698-3800MHz N acoplador direcional feminino 7

698-3800MHz N acoplador direcional feminino 8

Os parâmetros de desempenho dos dispositivos RF passivos incluem principalmente banda operacional, perda de inserção, onda de entrada-saída, isolamento de portas, flutuação na banda, supressão fora da banda,Produtos de intermodulação e capacidade de potência.Um bom desempenho beneficia a rede.
