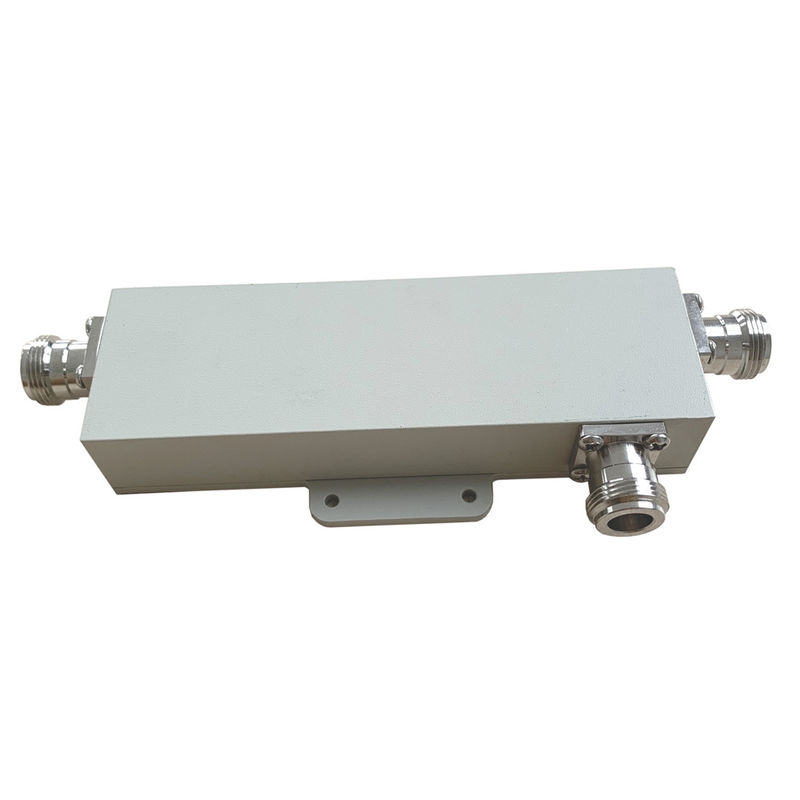

617-3800MHz banda larga híbrida 3dB acoplador direcional baixo PIM -161dBc

Name: 617-3800MHz banda larga híbrida 3dB acoplador direcional baixo PIM -161dBc
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-0638-ONx
Price: 360.00 USD
Availability: InStock

Detalhes do produto

Lugar de origem: porcelana

Marca: Vinncom

Certificação: RoHS ISO9001

Número do modelo: VN-DC-0638-ONx

Termos do pagamento & do transporte

Quantidade de ordem mínima: 5 peças

Preço: negotiable

Detalhes da embalagem: 1pc/box, 20pcs/carton

Tempo de entrega: 7-10 dias de trabalho

Termos de pagamento: T/T, L/C, D/A, D/P

Habilidade da fonte: 1000PCS POR O DIA

Obtenha o melhor preço

Contato agora

Especificações

Descrição

Especificações

Destacar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                    Acoplador direcional de banda larga de 3 dB, Acoplador direcional híbrido de 3 dB, Acoplador híbrido de banda larga de baixo PIM


OEM:	APROVAÇÃO	ODM:	APROVAÇÃO
personalizado:	APROVAÇÃO	Projeto:	Stripline dielétrico do ar
Cor:	Opcional	Frequência:	617-3800MHz
Proteção:	IP65	Aplicação:	Indoor & Outdoor
ó PIM:	-161dbc@2x43dBm	Conector:	N Feminino

OEM:	APROVAÇÃO
ODM:	APROVAÇÃO
personalizado:	APROVAÇÃO
Projeto:	Stripline dielétrico do ar
Cor:	Opcional
Frequência:	617-3800MHz
Proteção:	IP65
Aplicação:	Indoor & Outdoor
ó PIM:	-161dbc@2x43dBm
Conector:	N Feminino

Descrição

617-3800MHz banda larga híbrida 3dB acoplador direcional baixo PIM -161dBc

Baixo PIM -161dBc 617-3800MHz N Feminino 5dB 6dB 7dB 8dB 10dB 13dB 15dB 20dB 30dB acoplador direcional de banda larga RF para IBS DAS

Para o pedido DAS IBS
Grau de acoplamento: 5-30 dB
Baixo PIM: até -165 dBc @ 2x43 dBm

Número da parte	A partir de 1 de janeiro de 2018
Frequência de operação (MHz)	617-3800
Impedância (Ohm)	50
VSWR	≤ 1.25
Acoplamento (dB)	5 ± 1.0	6 ± 1.0	7 ± 1.2	10 ± 1.3	15 ± 1.3	20 ± 1.3	30 ± 1.7
Perda de inserção (dB)	≤ 2.1	≤ 1.7	≤ 1.45	≤ 1.0	≤ 0.5	≤ 0.22	≤ 0.2
Isolamento (dB)	≥ 23	≥ 24	≥ 25	≥ 28	≥ 33	≥ 38	≥ 45
IM3 (dBc @ 2×43dBm)	-161 / -163
Aplicação	Indoor & Outdoor
Grau de proteção	IP65
Temperatura de funcionamento (°C)	-40 ~ + 80
Interface	N Mulher
Potência de manuseio (watts, máximo)	300
Potência máxima (watts, máximo)	1200
Dimensão (mm)	136 × 44 × 23 (conector com/sem)
Peso líquido ((g)	360 ± 20
Dimensões da embalagem (mm)	180 × 75 × 30
Embalagem Cartão Tamanho ((mm)	400 × 380 × 170
Conformidade com a ROHS	- Sim, sim.

Os acopladores direcionais são um dispositivo passivo usado principalmente no campo da tecnologia de rádio.Eles acoplam uma quantidade definida de energia eletromagnética em uma linha de transmissão a uma porta que permite que o sinal seja usado em outro sistema de rádio ou próximo equipamento de rádioUma característica essencial dos acopladores direcionais é que eles só acoplam energia fluindo em uma direção. A energia que entra na porta de saída é acoplada à porta isolada, mas não à porta acoplada.Um acoplador direcional projetado para dividir a potência igualmente entre duas portas é chamado de acoplador híbrido, por exemplo, acoplador híbrido de 3 dB.

Os acopladores direccionais Vinncom baseiam-se num projecto diferente, como o micro-stripline.,Ar-dielectrico,filme fino,Guia de ondas, etc.

Os acopladores direcionais têm muitas aplicações, incluindo fornecer uma amostra de sinal para medição ou monitoramento, feedback, combinar feeds de e para antenas,fornecimento de canalizações de sinal para sistemas de antenas por cabo e/ou distribuídas, tais como televisão por cabo,cobertura do sinal móvel e separação dos sinais transmitidos e recebidos nos sistemas de telecomunicações.
