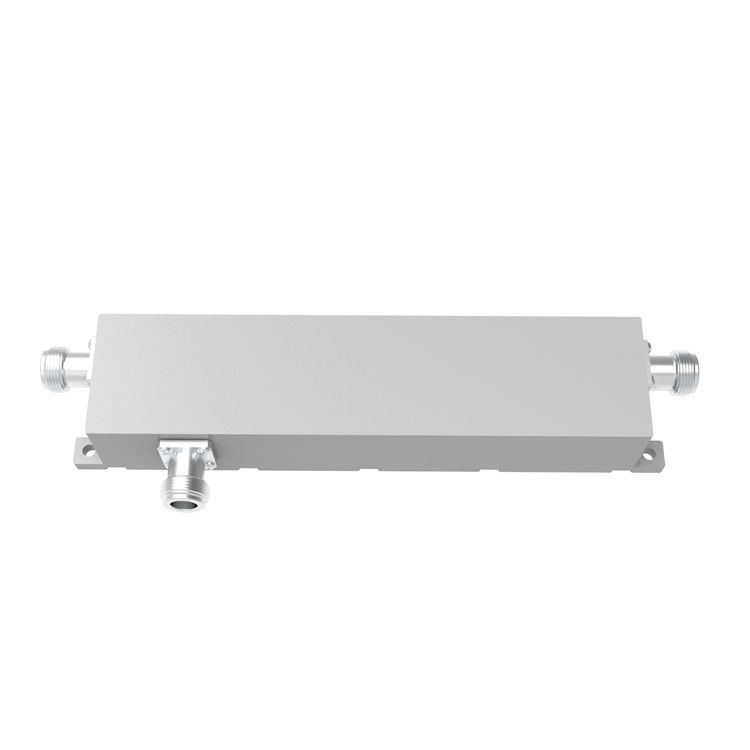

350/380-3800MHz N acoplador direcional feminino

MOQ:	5 peças
preço:	negotiable
payment method:	L/C, D/A, D/P, T/T
Supply Capacity:	1000PCS POR O DIA

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

porcelana

Marca

Vinncom

Certificação

ROHS ISO9000

Número do modelo

VN-DC-03538-ONx

APROVAÇÃO

APROVAÇÃO

personalizado:

APROVAÇÃO

Projeto:

Stripline dielétrico do ar

Opcional

Frequência:

350/380-3800MHz

Proteção:

Aplicação:

Dentro e fora

ó PIM:

-153dbc, - 163dbc @43dbm*2

Conector:

N Feminino

Destacar:

Acoplador direccional de RF da antena

Acoplador de direcção RF Stripline

Acoplador direcional de baixo PIM de linha de linha

Descrição do produto

350/380-3800MHz N acoplador direcional feminino

Para o pedido DAS IBS
Grau de acoplamento: pode ser personalizado
Baixo PIM: Até -165 dBc @ 43 dBm*2

A partir de 1 de janeiro de 2014, a Comissão deverá apresentar ao Conselho e ao Parlamento Europeu uma proposta de decisão relativa à aplicação do presente regulamento.

Número da parte	A partir de 1 de janeiro de 2018:
Frequência de operação (MHz)	350/380-3800
Impedância (Ohm)	50
VSWR	≤ 1.25
Acoplamento (dB)	6 ± 1.2	7 ± 1.2	8 ± 1.2	10 ± 1.2	15 ± 1.5	20 ± 1.7	30 ± 1.8
Perda de inserção (dB)	≤ 1.8	≤ 1.5	≤ 1.1	≤.0.9	≤ 0.4	≤ 0.2	≤ 0.17
Isolamento (dB)	≥ 24	≥ 25	≥ 26	≥ 28	≥ 33	≥ 28	≥ 48
IM3 (dBc @ 2×43dBm)	-153 / -163
Aplicação	Interior/exterior
Grau de proteção	IP65
Temperatura de funcionamento (°C)	-40 ~ + 80
Interface	N Mulher
Potência de manuseio (watts, máximo)	300
Potência máxima (watts, máximo)	1200
Dimensão (mm)	182.5 × 44 × 31 (excluindo o conector)
Peso líquido(g)	700 ± 5%
Dimensões da embalagem (mm)	240 × 80 × 35
Tamanho da embalagem (mm)	500 × 420 × 160
Conformidade com a ROHS	- Sim, sim.

Os acopladores direcionais são um dispositivo passivo usado principalmente no campo da tecnologia de rádio.Eles acoplam uma quantidade definida de energia eletromagnética em uma linha de transmissão a uma porta que permite que o sinal seja usado em outro sistema de rádio ou próximo equipamento de rádioUma característica essencial dos acopladores direcionais é que eles só acoplam energia fluindo em uma direção. A energia que entra na porta de saída é acoplada à porta isolada, mas não à porta acoplada.Um acoplador direcional projetado para dividir a potência igualmente entre duas portas é chamado de acoplador híbrido, por exemplo, acoplador híbrido de 3 dB.

Os acopladores direccionais Vinncom baseiam-se num projecto diferente, como o micro-stripline.,Ar-dielectrico,filme fino,Guia de ondas, etc.

Os acopladores direcionais têm muitas aplicações, incluindo fornecer uma amostra de sinal para medição ou monitoramento, feedback, combinar feeds de e para antenas,fornecimento de canalizações de sinal para sistemas de antenas por cabo e/ou distribuídas, tais como televisão por cabo,cobertura do sinal móvel e separação dos sinais transmitidos e recebidos nos sistemas de telecomunicações.
