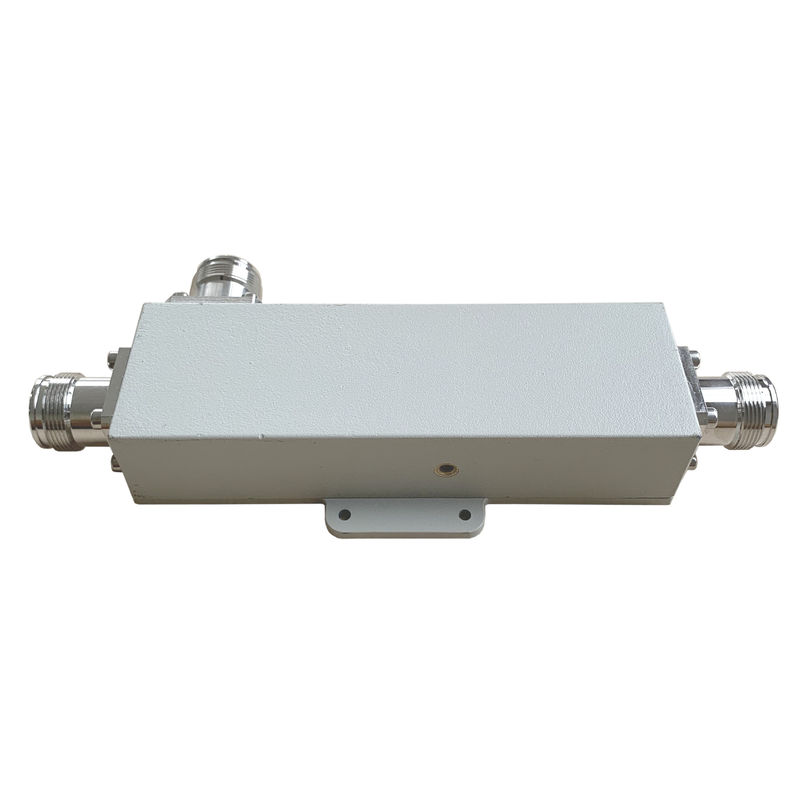

698-3800MHz 4.3-10 acoplador direcional feminino

MOQ:	5 peças
preço:	negotiable
payment method:	L/C, D/A, D/P, T/T
Supply Capacity:	1000PCS POR O DIA

Detail Information

Descrição do produto

Detail Information

Lugar de origem

China

Marca

Vinncom

Certificação

ROHS ISO9000

Número do modelo

VN-DC-0738-OPx

APROVAÇÃO

APROVAÇÃO

personalizado:

APROVAÇÃO

Projeto:

Stripline dielétrico do ar

Opcional

Frequência:

617/698-3800MHz

Proteção:

Aplicação:

Dentro e fora

ó PIM:

-153dbc, - 163dbc @43dbm*2

Conector:

4.3-10 fêmea

Destacar:

Acoplador radiofónico dieléctrico de direção de ar

Acoplador direcional de RF à prova d'água

Acoplador direcional de banda larga IBS

Descrição do produto

698-3800MHz 4.3-10 acoplador direcional feminino

Baixo PIM -163dBc@43dBm*2
Perda de retorno boa
Alta directividade

A partir de 1 de janeiro de 2014, a Comissão deve apresentar ao Parlamento Europeu e ao Conselho uma proposta de decisão relativa à aplicação do presente regulamento.

Número da parte	A partir de 1 de janeiro de 2018
Frequência de operação (MHz)	698-3800, 617-3800
Impedância (Ohm)	50
VSWR	≤ 1.25
Acoplamento (dB)	5 ± 0.8	6 ± 0.8	7 ± 0.9	10 ± 1.0	15 ± 1	20 ± 1.2	30 ± 1.5
Perda de inserção (dB)	≤ 2.05	≤ 1.65	≤ 1.45	≤ 0.8	≤ 0.5	≤ 0.22	≤ 0.2
Isolamento (dB)	≥ 23	≥ 24	≥ 25	≥ 28	≥ 33	≥ 38	≥ 45
IM3 (dBc @ 2×43dBm)	-155 / -163
Aplicação	Indoor & Outdoor
Grau de proteção	IP65
Temperatura de funcionamento (°C)	-40 ~ + 80
Interface	4.3-10 Mulher
Potência de manuseio (watts, máximo)	500
Potência máxima (watts, máximo)	1500
Dimensão (mm)	136 × 44 × 30 (excluindo o conector)
Peso líquido(g)	535 ± 20
Dimensões da embalagem (mm)	190 × 80 × 45
Embalagem Cartão Tamanho ((mm)	430 × 400 × 105
Conformidade com a ROHS	- Sim, sim.

Os acopladores direcionais são um dispositivo passivo usado principalmente no campo da tecnologia de rádio.Eles acoplam uma quantidade definida de energia eletromagnética em uma linha de transmissão a uma porta que permite que o sinal seja usado em outro sistema de rádio ou próximo equipamento de rádioUma característica essencial dos acopladores direcionais é que eles só acoplam energia fluindo em uma direção. A energia que entra na porta de saída é acoplada à porta isolada, mas não à porta acoplada.Um acoplador direcional projetado para dividir a potência igualmente entre duas portas é chamado de acoplador híbrido, por exemplo, acoplador híbrido de 3 dB.

Os acopladores direccionais Vinncom baseiam-se em diferentes modelos, tais como micro-linha, ar-dielectrico, filme fino, guia de ondas, etc.

Os acopladores direcionais têm muitas aplicações, incluindo fornecer uma amostra de sinal para medição ou monitoramento, feedback, combinar feeds de e para antenas,fornecimento de canalizações de sinal para sistemas de antenas por cabo e/ou distribuídas, tais como televisão por caboA cobertura do sinal móvel e a separação dos sinais transmitidos e recebidos nos sistemas de telecomunicações.
