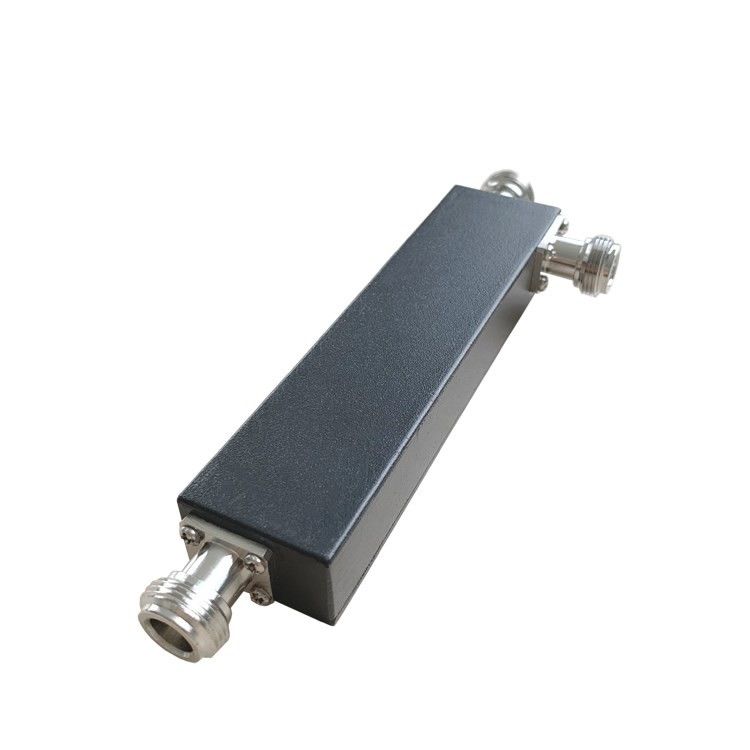

698-3800MHz N acoplador direcional feminino

MOQ:	5 peças
preço:	negotiable
payment method:	L/C, D/A, D/P, T/T
Supply Capacity:	1000PCS POR O DIA

Detail Information

Descrição do produto

Detail Information

Lugar de origem

porcelana

Marca

Vinncom

Certificação

ROHS ISO9000

Número do modelo

VN-DC-0738-INx

APROVAÇÃO

APROVAÇÃO

personalizado:

APROVAÇÃO

Projeto:

Stripline dielétrico do ar

Opcional

Frequência:

698-3800MHz

Aplicação:

Em ambientes internos

-153dbc -163dbc @43dbm*2

Destacar:

Acoplador direcional de guia de ondas 3 dB

Acoplador direcional de 3 dB de frequência VHF

Acoplador direccional VHF de guia de ondas

Descrição do produto

698-3800MHz N acoplador direcional feminino

Banda larga
Boa planície
Bom VSWR em todos os portos

A partir de 1 de janeiro de 2017, a Comissão deverá apresentar ao Conselho e ao Parlamento Europeu uma proposta de regulamento que estabeleça as regras de execução do presente regulamento.

Número da parte	A partir de 1 de janeiro de 2018
Frequência de operação (MHz)	698-3800
Impedância (Ohm)	50
VSWR	≤ 1.25
Acoplamento (dB)	5 ± 0.8	6 ± 0.8	7 ± 0.9	10 ± 1.0	15 ± 1	20 ± 1.2
Perda de inserção (dB)	≤ 2.05	≤ 1.60	≤ 1.40	≤ 0.96	≤ 0.5	≤ 0.22
Isolamento (dB)	≥ 23	≥ 24	≥ 25	≥ 28	≥ 33	≥ 38
IM3 (dBc @ 2×43dBm)	-155 / -160
Aplicação	Em ambientes internos
Temperatura de funcionamento (°C)	-40 ~ + 80
Interface	N Mulher
Potência de manuseio (watts, máximo)	300
Potência máxima (watts, máximo)	1200
Dimensão (mm)(excluindo o conector)	125 × 31 × 20@5~10 dB;125 × 31 × 17@15~20 dB
Peso líquido (g)	180 ± 20
Dimensões da embalagem (mm)	160 × 65 × 30
Tamanho da embalagem (mm)	350 × 340 × 170
Conformidade com a ROHS	- Sim, sim.

Os acopladores direcionais são um dispositivo passivo usado principalmente no campo da tecnologia de rádio.Eles acoplam uma quantidade definida de energia eletromagnética em uma linha de transmissão a uma porta que permite que o sinal seja usado em outro sistema de rádio ou próximo equipamento de rádioUma característica essencial dos acopladores direcionais é que eles só acoplam energia fluindo em uma direção. A energia que entra na porta de saída é acoplada à porta isolada, mas não à porta acoplada.Um acoplador direcional projetado para dividir a potência igualmente entre duas portas é chamado de acoplador híbrido, por exemplo, acoplador híbrido de 3 dB.

Os acopladores direccionais Vinncom baseiam-se num projecto diferente, como o micro-stripline.,Ar-dielectrico,filme fino,Guia de ondas, etc.

Os acopladores direcionais têm muitas aplicações, incluindo fornecer uma amostra de sinal para medição ou monitoramento, feedback, combinar feeds de e para antenas,fornecimento de canalizações de sinal para sistemas de antenas por cabo e/ou distribuídas, tais como televisão por cabo,cobertura do sinal móvel e separação dos sinais transmitidos e recebidos nos sistemas de telecomunicações.
