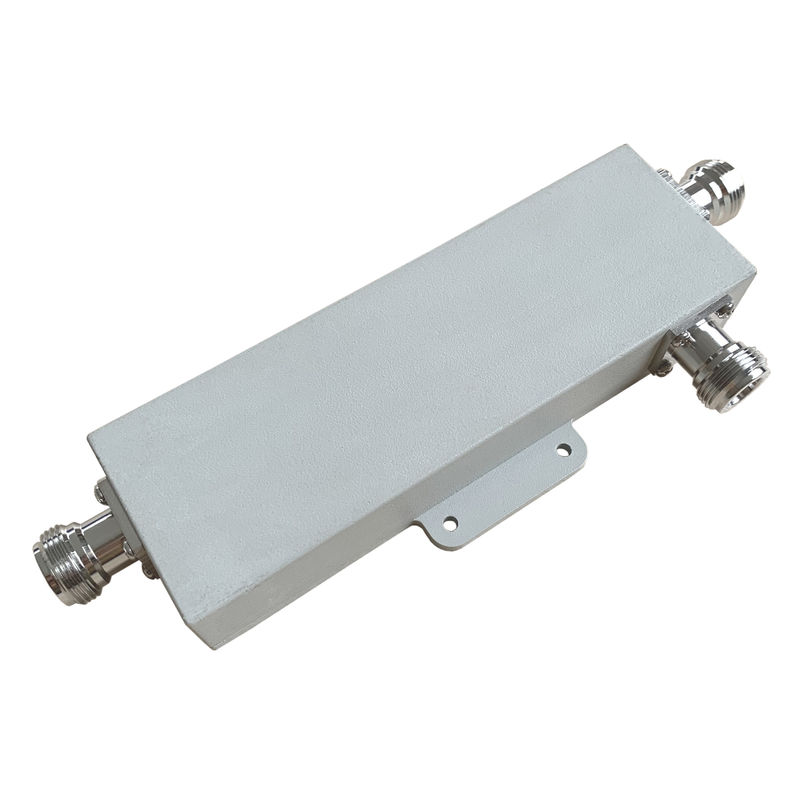

698-3800MHz N acoplador direcional feminino

Name: 698-3800MHz N acoplador direcional feminino
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-0738-ONx
Price: 360.00 USD
Availability: InStock

Detalhes do produto

Lugar de origem: China

Marca: Vinncom

Certificação: ROHS ISO9000

Número do modelo: VN-DC-0738-ONx

Termos do pagamento & do transporte

Quantidade de ordem mínima: 5 peças

Preço: negotiable

Termos de pagamento: L/C, D/A, D/P, T/T

Habilidade da fonte: 1000PCS POR O DIA

Obtenha o melhor preço

Contato agora

Especificações

Descrição

Especificações

Destacar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                              Acoplador direccional de linha de linha VHF, 10 Db vhf acoplador direcional, Acoplador direcional de linha de 10 dB


OEM:	APROVAÇÃO	ODM:	APROVAÇÃO
personalizado:	APROVAÇÃO	Projeto:	Stripline dielétrico do ar
Cor:	Opcional	Frequência:	550-3800MHz
Proteção:	IP65	Aplicação:	Dentro e fora

OEM:	APROVAÇÃO
ODM:	APROVAÇÃO
personalizado:	APROVAÇÃO
Projeto:	Stripline dielétrico do ar
Cor:	Opcional
Frequência:	550-3800MHz
Proteção:	IP65
Aplicação:	Dentro e fora

Descrição

698-3800MHz N acoplador direcional feminino

698-3800MHz N acoplador direcional feminino

Perda de retorno boa
Alto isolamento
Portátil para instalação

A partir de 1 de janeiro de 2014, a Comissão deve apresentar ao Parlamento Europeu e ao Conselho uma proposta de decisão relativa à aplicação da presente diretiva.

Número da parte	A partir de 1 de janeiro de 2014:
Frequência de operação (MHz)	698-3800
Impedância (Ohm)	50
VSWR	≤ 1.25
Acoplamento (dB)	5 ± 0.8	6 ± 0.8	7 ± 0.9	10 ± 1.0	15 ± 1	20 ± 1.2	30 ± 1.5
Perda de inserção (dB)	≤ 2.05	≤ 1.65	≤ 1.45	≤ 0.8	≤ 0.5	≤ 0.22	≤ 0.2
Isolamento (dB)	≥ 23	≥ 24	≥ 25	≥ 28	≥ 33	≥ 38	≥ 45
IM3 (dBc @ 2×43dBm)	-155 / -163
Aplicação	Indoor & Outdoor
Grau de proteção	IP65
Temperatura de funcionamento (°C)	-40 ~ + 80
Interface	N Mulher
Potência de manuseio (watts, máximo)	300
Potência máxima (watts, máximo)	1200
Dimensão (mm)	136 × 44 × 23 (excluindo conector)
Peso líquido(g)	360 ± 20
Dimensões da embalagem (mm)	180 × 75 × 30
Embalagem Cartão Tamanho ((mm)	400 × 380 × 170
Conformidade com a ROHS	- Sim, sim.

Os acopladores direcionais são um dispositivo passivo usado principalmente no campo da tecnologia de rádio.Eles acoplam uma quantidade definida de energia eletromagnética em uma linha de transmissão a uma porta que permite que o sinal seja usado em outro sistema de rádio ou próximo equipamento de rádioUma característica essencial dos acopladores direcionais é que eles só acoplam energia fluindo em uma direção. A energia que entra na porta de saída é acoplada à porta isolada, mas não à porta acoplada.Um acoplador direcional projetado para dividir a potência igualmente entre duas portas é chamado de acoplador híbrido, por exemplo, acoplador híbrido de 3 dB.

Os acopladores direccionais Vinncom baseiam-se num projecto diferente, como o micro-stripline.,Ar-dielectrico,filme fino,Guia de ondas, etc.

Os acopladores direcionais têm muitas aplicações, incluindo fornecer uma amostra de sinal para medição ou monitoramento, feedback, combinar feeds de e para antenas,fornecimento de canalizações de sinal para sistemas de antenas por cabo e/ou distribuídas, tais como televisão por cabo,cobertura do sinal móvel e separação dos sinais transmitidos e recebidos nos sistemas de telecomunicações.
