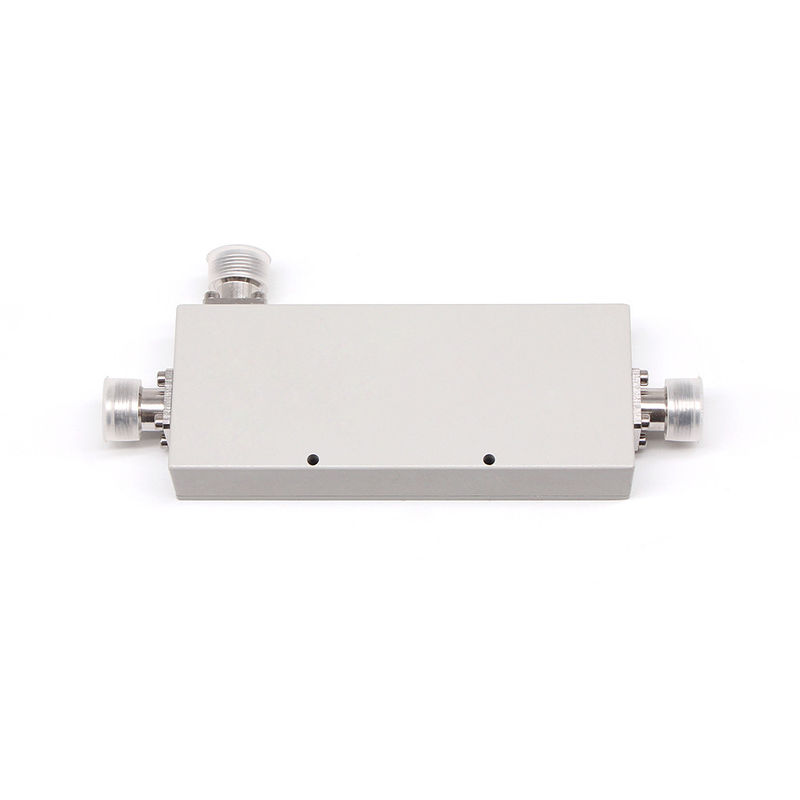

698-2700MHz N acoplador direcional feminino

MOQ:	5 peças
preço:	negotiable
payment method:	L/C, D/A, D/P, T/T
Supply Capacity:	1000PCS POR O DIA

Detail Information

Descrição do produto

Detail Information

Lugar de origem

China

Marca

Vinncom

Certificação

ROHS ISO9000

Número do modelo

VN-DC-0727-ONx

APROVAÇÃO

APROVAÇÃO

personalizado:

APROVAÇÃO

Projeto:

Stripline dielétrico do ar

Opcional

Frequência:

698-2700MHz

Destacar:

N acoplador direcional feminino de 10 dB

IP65 acoplador direcional de 10 dB

Acoplador direcional de alta potência de 2700 MHz

Descrição do produto

698-2700MHz N acoplador direcional feminino

Alta directividade
Bom PIM até -165@43dBm*2
Perda de retorno boa

A partir de 1 de janeiro de 2017, o número de unidades de produção será alterado para:

Número da parte	A partir de 1 de janeiro de 2018
Frequência de operação (MHz)	698-2700
Impedância (Ohm)	50
VSWR	≤ 1.25
Acoplamento (dB)	5 ± 0.8	6 ± 0.8	7 ± 0.8	10 ± 0.8	15 ± 1	20 ± 1	30 ± 1.2	40 ± 1.5
Perda de inserção (dB)	≤ 2.05	≤ 1.6	≤ 1.4	≤ 0.8	≤ 0.7	≤ 0.3	≤ 0.3	≤ 0.2
Isolamento (dB)	≥ 25	≥ 26	≥ 27	≥ 30	≥ 35	≥ 40	≥ 45	≥ 55
IM3 (dBc @ 2×43dBm)	-155 / -163
Aplicação	Indoor & Outdoor
Grau de proteção	IP65
Temperatura de funcionamento (°C)	-40 ~ + 80
Interface	N Mulher
Potência de manuseio (watts, máximo)	300
Potência máxima (watts, máximo)	1200
Dimensão (mm)	122 × 48 × 22 (excluindo o conector)
Peso líquido(g)	330 ± 20
Dimensões da embalagem (mm)	180 × 75 × 30
Embalagem Cartão Tamanho ((mm)	400 × 380 × 170
Conformidade com a ROHS	- Sim, sim.

Os acopladores direcionais são um dispositivo passivo usado principalmente no campo da tecnologia de rádio.Eles acoplam uma quantidade definida de energia eletromagnética em uma linha de transmissão a uma porta que permite que o sinal seja usado em outro sistema de rádio ou próximo equipamento de rádioUma característica essencial dos acopladores direcionais é que eles só acoplam energia fluindo em uma direção. A energia que entra na porta de saída é acoplada à porta isolada, mas não à porta acoplada.Um acoplador direcional projetado para dividir a potência igualmente entre duas portas é chamado de acoplador híbrido, por exemplo, acoplador híbrido de 3 dB.
Os acopladores direccionais Vinncom baseiam-se em diferentes modelos, tais como micro-linha, ar-dielectrico, filme fino, guia de ondas, etc.
Os acopladores direcionais têm muitas aplicações, incluindo fornecer uma amostra de sinal para medição ou monitoramento, feedback, combinar feeds de e para antenas,fornecimento de canalizações de sinal para sistemas de antenas por cabo e/ou distribuídas, tais como televisão por caboA cobertura do sinal móvel e a separação dos sinais transmitidos e recebidos nos sistemas de telecomunicações.
