| MOQ: | 5 peças |
| preço: | negotiable |
| payment method: | L/C, D/A, D/P, T/T |
| Supply Capacity: | 1000PCS POR O DIA |

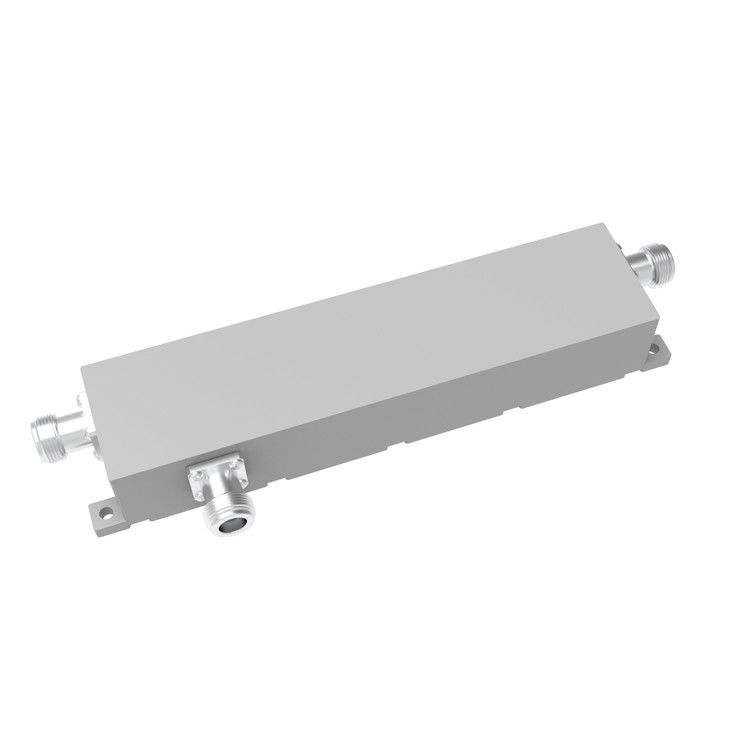

550-3800MHZ NFemale 5dB 6dB 7dB 8dB 10dB 12dB 15dB 20dB RF Air Dielectric DAS IBS Directional Coupler
| Número da parte | A partir de 1 de janeiro de 2014, a taxa de referência para os veículos a motor não deve ser superior a 5%. | |||||||
| Frequência de operação (MHz) | 550 a 3800 | |||||||
| Impedância (Ohm) | 50 | |||||||
| VSWR | ≤ 1.25 | |||||||
| Acoplamento (dB) | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 |
| Tolerância (dB) | ± 0.9 | ± 0.9 | ± 0.9 | ± 0.9 | ± 12 | ± 15 | ± 15 | ± 15 |
| Perda de inserção (dB) | ≤ 2.1 | ≤ 1.7 | ≤ 1.5 | ≤ 1.2 | ≤ 0.8 | ≤ 0.7 | ≤ 0.5 | ≤ 0.4 |
| Isolamento (dB) | ≥ 22 | ≥ 23 | ≥ 24 | ≥ 25 | ≥ 27 | ≥ 29 | ≥ 32 | ≥ 37 |
| IM3 (dBc @ 2×43dBm) | -153 / -163 | |||||||
| Aplicação | Interior/exterior | |||||||
| Grau de proteção | IP65 | |||||||
| Temperatura de funcionamento (°C) | -40 ~ + 80 | |||||||
| Interface | N Mulher | |||||||
| Potência de manuseio (watts, máximo) | 300 | |||||||
| Potência máxima (watts, máximo) | 1200 | |||||||
| Dimensão (mm) ((L × W × H, exceto conector) |
182.5 × 44 × 31 |
|||||||
| Peso líquido(g) |
775 ± 5% |
|||||||
| Dimensões da embalagem (mm,L×W×H) | 180 × 75 × 30 | |||||||
| Embalagem Tamanho da embalagem (mm,L×W×H) | 400 × 380 × 175 | |||||||
| Conformidade com a ROHS | - Sim, sim. | |||||||
![]()
![]()
Os acopladores direcionais são um dispositivo passivo usado principalmente no campo da tecnologia de rádio.Eles acoplam uma quantidade definida de energia eletromagnética em uma linha de transmissão a uma porta que permite que o sinal seja usado em outro sistema de rádio ou próximo equipamento de rádioUma característica essencial dos acopladores direcionais é que eles só acoplam energia fluindo em uma direção. A energia que entra na porta de saída é acoplada à porta isolada, mas não à porta acoplada.Um acoplador direcional projetado para dividir a potência igualmente entre duas portas é chamado de acoplador híbrido, por exemplo, acoplador híbrido de 3 dB.
Os acopladores direccionais Vinncom baseiam-se num projecto diferente, como o micro-stripline.,Ar-dielectrico,filme fino,Guia de ondas, etc.
Os acopladores direcionais têm muitas aplicações, incluindo fornecer uma amostra de sinal para medição ou monitoramento, feedback, combinar feeds de e para antenas,fornecimento de canalizações de sinal para sistemas de antenas por cabo e/ou distribuídas, tais como televisão por cabo,cobertura do sinal móvel e separação dos sinais transmitidos e recebidos nos sistemas de telecomunicações.
