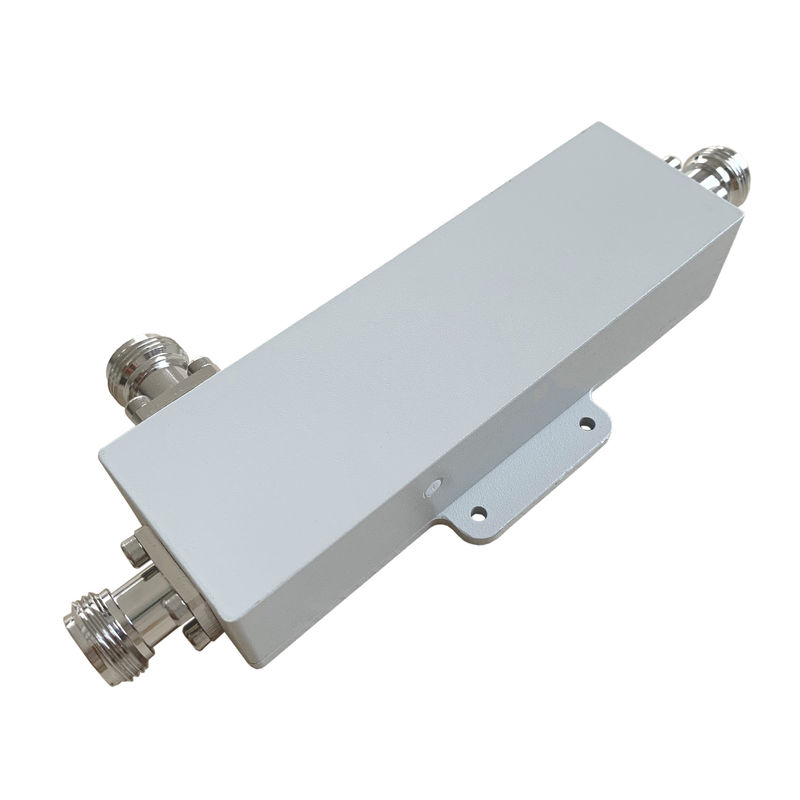

550-2700 MHz N acoplador direcional feminino

Name: 550-2700 MHz N acoplador direcional feminino
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-05527-ONx
Price: 360.00 USD
Availability: InStock

Detalhes do produto

Lugar de origem: China

Marca: Vinncom

Certificação: ROHS ISO9000

Número do modelo: VN-DC-05527-ONx

Termos do pagamento & do transporte

Quantidade de ordem mínima: 5 peças

Preço: negotiable

Termos de pagamento: L/C, D/A, D/P, T/T

Habilidade da fonte: 1000PCS POR O DIA

Obtenha o melhor preço

Contato agora

Especificações

Descrição

Especificações

Destacar:
                                                                                                                                                                                                                                                                                                                                                                                                                                    Acoplador coaxial direccional de baixo Pim, N acoplador coaxial direcional feminino, Acoplador direcional de 15 dB


OEM:	APROVAÇÃO	ODM:	APROVAÇÃO
personalizado:	APROVAÇÃO	Projeto:	Stripline dielétrico do ar
Cor:	Opcional	Frequência:	550-2700MHz

OEM:	APROVAÇÃO
ODM:	APROVAÇÃO
personalizado:	APROVAÇÃO
Projeto:	Stripline dielétrico do ar
Cor:	Opcional
Frequência:	550-2700MHz

Descrição

550-2700 MHz N acoplador direcional feminino

550-2700 MHz N acoplador direcional feminino

Para o pedido DAS IBS
Até -165dBc @ 43dBM*2
Parafuso ou com suportes

A partir de 1 de janeiro de 2014, a Comissão deverá apresentar ao Conselho e ao Parlamento Europeu uma proposta de regulamento que estabeleça as regras de execução do presente regulamento.

Número da parte	A partir de 1 de janeiro de 2018, o número de veículos aéreos deve ser especificado.
Frequência de operação (MHz)	550 a 2700
Impedância (Ohm)	50
VSWR	≤ 1.25
Acoplamento (dB)	5 ± 0.9	6 ± 0.9	7 ± 0.9	10 ± 1.1	15 ± 1.5	20 ± 1.5
Perda de inserção (dB)	≤ 2.2	≤ 1.7	≤ 1.3	≤ 0.8	≤ 0.4	≤ 0.2
Isolamento (dB)	≥ 25	≥ 26	≥ 27	≥ 30	≥ 35	≥ 40
IM3 (dBc @ 2×43dBm)	-153 / -163
Aplicação	Interior/exterior
Grau de proteção	IP65
Temperatura de funcionamento (°C)	-40 ~ + 80
Interface	N Mulher
Potência de manuseio (watts, máximo)	300
Potência máxima (watts, máximo)	1200
Dimensão (mm)	127 × 40 × 24,5 (excluindo o conector)
Peso líquido(g)	350 ± 20
Dimensões da embalagem (mm)	180 × 75 × 30
Embalagem Tamanho da embalagem (mm)	400 × 380 × 170
Conformidade com a ROHS	- Sim, sim.

Os acopladores direcionais são um dispositivo passivo usado principalmente no campo da tecnologia de rádio.Eles acoplam uma quantidade definida de energia eletromagnética em uma linha de transmissão a uma porta que permite que o sinal seja usado em outro sistema de rádio ou próximo equipamento de rádioUma característica essencial dos acopladores direcionais é que eles só acoplam energia fluindo em uma direção. A energia que entra na porta de saída é acoplada à porta isolada, mas não à porta acoplada.Um acoplador direcional projetado para dividir a potência igualmente entre duas portas é chamado de acoplador híbrido, por exemplo, acoplador híbrido de 3 dB.

Os acopladores direccionais Vinncom baseiam-se num projecto diferente, como o micro-stripline.,Ar-dielectrico,filme fino,Guia de ondas, etc.

Os acopladores direcionais têm muitas aplicações, incluindo fornecer uma amostra de sinal para medição ou monitoramento, feedback, combinar feeds de e para antenas,fornecimento de canalizações de sinal para sistemas de antenas por cabo e/ou distribuídas, tais como televisão por cabo,cobertura do sinal móvel e separação dos sinais transmitidos e recebidos nos sistemas de telecomunicações.
