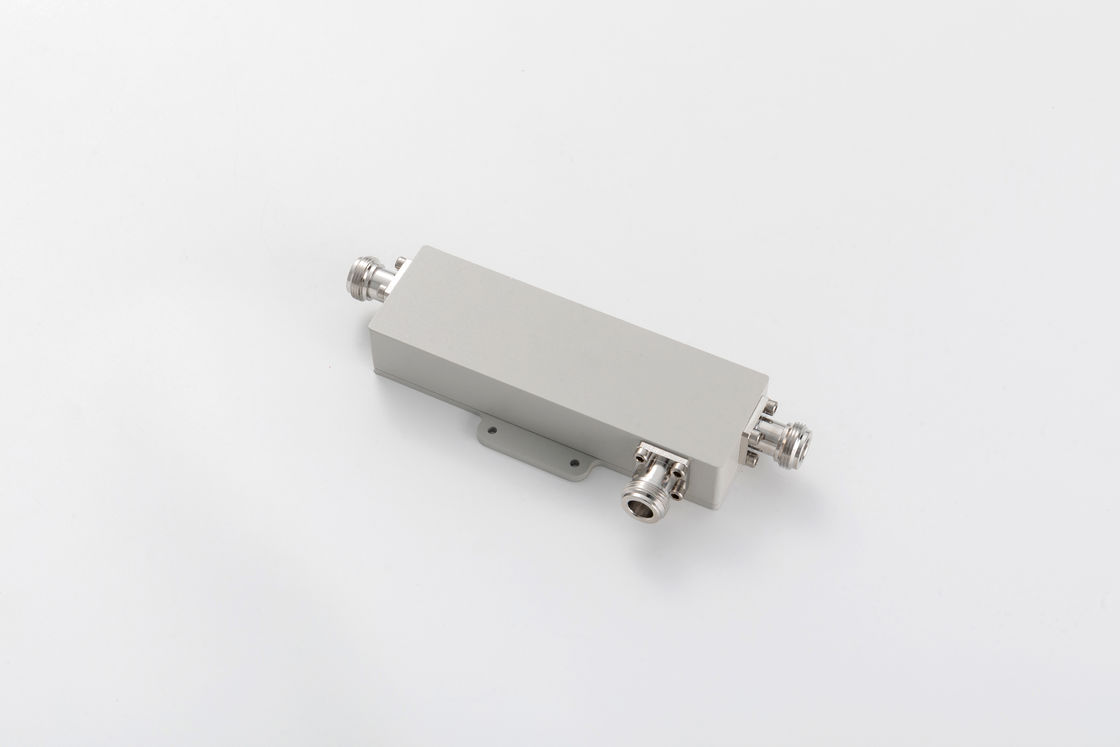

PIM acoplador direcional interior em microondas N Feminino 550MHz-2700MHz

Name: PIM acoplador direcional interior em microondas N Feminino 550MHz-2700MHz
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-05527-ON
Price: 360.00 USD
Availability: InStock

Detalhes do produto

Lugar de origem: porcelana

Marca: Vinncom

Certificação: RoHS/ISO9000

Número do modelo: VN-DC-05527-ON

Termos do pagamento & do transporte

Quantidade de ordem mínima: 5 peças

Preço: negotiable

Termos de pagamento: L/C, D/A, D/P, T/T

Obtenha o melhor preço

Contato agora

Especificações

Descrição

Especificações

Destacar:
                                                                                                                                                                                                                                                                                                                                                                                                      Acoplador direcional interno de 550 MHz, Acoplador direccional de microondas interior, Acoplador direcional PIM no microondas


Número da parte:	VN-DC-05527-ON	Impedância (Ohm):	50
- Não.:	≤1.25	IM3 (dBc @ 2×43dBm):	-150 / -155/-161/-165
Aplicação:	Indoor & Outdoor	Interface:	N Feminino

Número da parte:	VN-DC-05527-ON
Impedância (Ohm):	50
- Não.:	≤1.25
IM3 (dBc @ 2×43dBm):	-150 / -155/-161/-165
Aplicação:	Indoor & Outdoor
Interface:	N Feminino

Descrição

PIM acoplador direcional interior em microondas N Feminino 550MHz-2700MHz

Acoplador direcional de 550-2700 MHzN PIM feminina -150 / -155 / -161/-165

Alto isolamento
Bom PIM até -165@43dBm*2
Perda de retorno boa

Número da parte	A partir de 1 de janeiro de 2018
Frequência de operação (MHz)	550 a 2700
Impedância (Ohm)	50
VSWR	≤ 1.25
Acoplamento (dB)	± 0.9	± 0.9	± 0.9	± 11	± 15	± 15
Perda de inserção (dB)	≤ 2.2	≤ 1.7	≤ 1.3	≤ 0.8	≤ 0.4	≤ 0.2
Isolamento (dB)	≥ 25	≥ 26	≥ 27	≥ 30	≥ 35	≥ 40
IM3 (dBc @ 2×43dBm)	-150 / -155 / -161/-165
Aplicação	Indoor & Outdoor
Grau de proteção	IP65
Temperatura de funcionamento (°C)	-40 ~ + 80
Interface	N Mulher
Potência de manuseio (watts, máximo)	300
Potência máxima (watts, máximo)	1200
Dimensão (mm) ((L × W × H, exceto conector)	127 × 40 × 24.5
Peso líquido(g)	350 ± 20
Dimensões da embalagem (mm,L×W×H)	180 × 75 × 30
Embalagem Tamanho da embalagem (mm,L×W×H)	400 × 380 × 170

Acopladores direcionaissão um dispositivo passivo utilizado principalmente no campo da tecnologia de rádio.Eles acoplam uma quantidade definida de energia eletromagnética em uma linha de transmissão a uma porta que permite que o sinal seja usado em outro sistema de rádio ou próximo equipamento de rádioUma característica essencial dos acopladores direcionais é que eles só acoplam energia fluindo em uma direção. A energia que entra na porta de saída é acoplada à porta isolada, mas não à porta acoplada.Um acoplador direcional projetado para dividir a potência igualmente entre duas portas é chamado deacoplador híbrido, por exemplo, acoplador híbrido de 3 dB.
