Name: Cabos de ensaio de RF de baixa perda de inserção 110G para laboratório
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN110
Price: 414.00 USD
Availability: InStock

MOQ:	5pcs
preço:	negotiable
Delivery period:	2-4weeks
payment method:	T/T, Western Union
Supply Capacity:	50pcs pelo dia

Detail Information

Descrição do produto

Detail Information

Lugar de origem

China

Marca

Vinncom

Certificação

RoHS/ISO9000

Número do modelo

VN110

Frequência:

DC~110GHz

Impedância:

50Ω

Velocidade de Propagação:

80%

Protegendo a eficácia:

minuto 90dB

Suporta tensão:

C.C. 400V

Ciclo de vida de dobra:

50,000

Destacar:

Cabos de ensaio de RF de laboratório

Cabos de ensaio de RF 110G

Montes de cabos de ensaio 110G rf

Descrição do produto

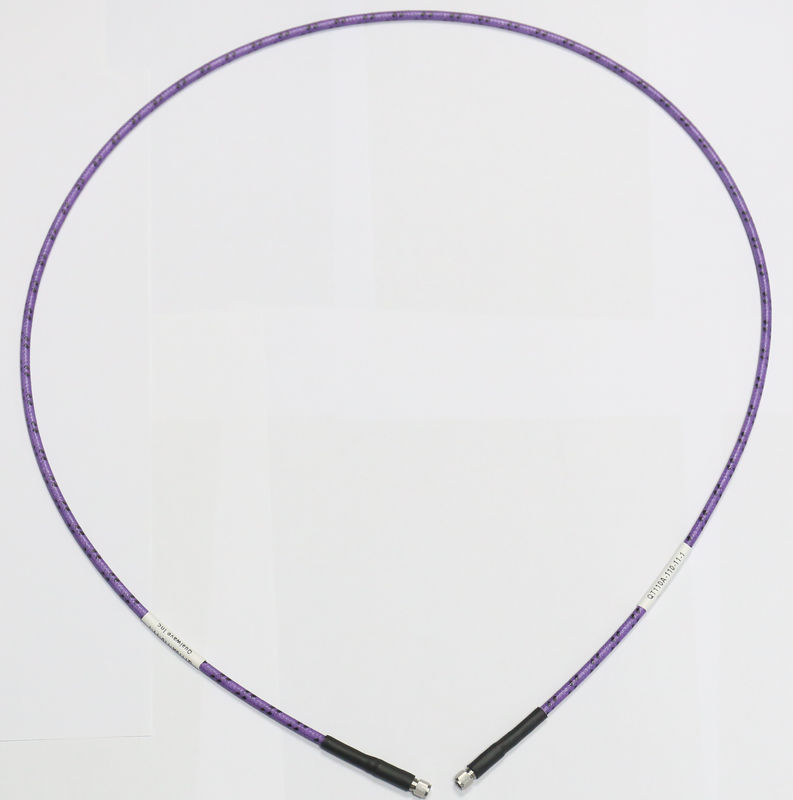

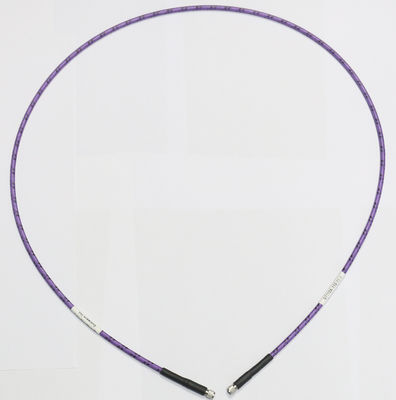

110G Montes de cabos de ensaio de estabilidade de alta fase com baixa perda de inserção

Frequência de banda larga
Estabilidade de fase elevada
Baixa perda de inserção

VN110

Fase e perda estável, longa vida flexível

Características:	Aplicações:
* Baixa perda de inserção	* Ensaios de laboratório
* Alta estabilidade de fase	* Aviônica
* Alto Poder	* Radar de matriz de fases
* Alta durabilidade	* Comunicação por satélite

Eletrodomésticos

Frequência:	DC ~ 110 GHz
Impedância:	50Ω
Velocidade de propagação:	80%
Eficácia de blindagem:	90 dB min.
Resistência à tensão:	400 V CC

Mecânico

Radius de inclinação não blindado

(instalação/repetição):

10 mm/20 mm min.

Radius de inclinação blindado

(instalação/repetição):

30mm/50mm min.

Ciclo de vida da dobra:

50,000

Ambiente

Temperatura:

-55°C a +125°C

Construção

Cabos de ensaio de RF de baixa perda de inserção 110G para laboratório 0

- Não, não.	Nome	Tamanho (mm)	Materiais
1	Condutor interno	0.31	Cobre prateado
2	Dieléctrico	0.88	PTFE de baixa densidade
3	Escudo Interno	1	Banda de cobre prateada
4	Capa intermédia	1.2	PTFE de baixa densidade
5	Escudo Externo	1.45	Cintas de cobre revestidas de prata
6	Capa	1.85	FEP
7 ~ 9	Blindagem (opcional)	2.7	Composto
10		3.84	PTFE

Atenuação e manipulação de potência

Frequência (GHz)	26.5	40	50	67	71	77	79	81	86	92	96	110
Atenuação^*1(dB/100m)	612	760	857	1003	1035	1081	1096	1111	1148	1191	1220	1314
Potência média^*2(W)	19	15	13	11	11	10	10	10	10	9	9	8

[1] VSWR:1.0; ambiente: +25°C (77°F); cabo bruto

[2] VSWR:1.0; Ambiente: +40°C (104°F); Nível do mar
