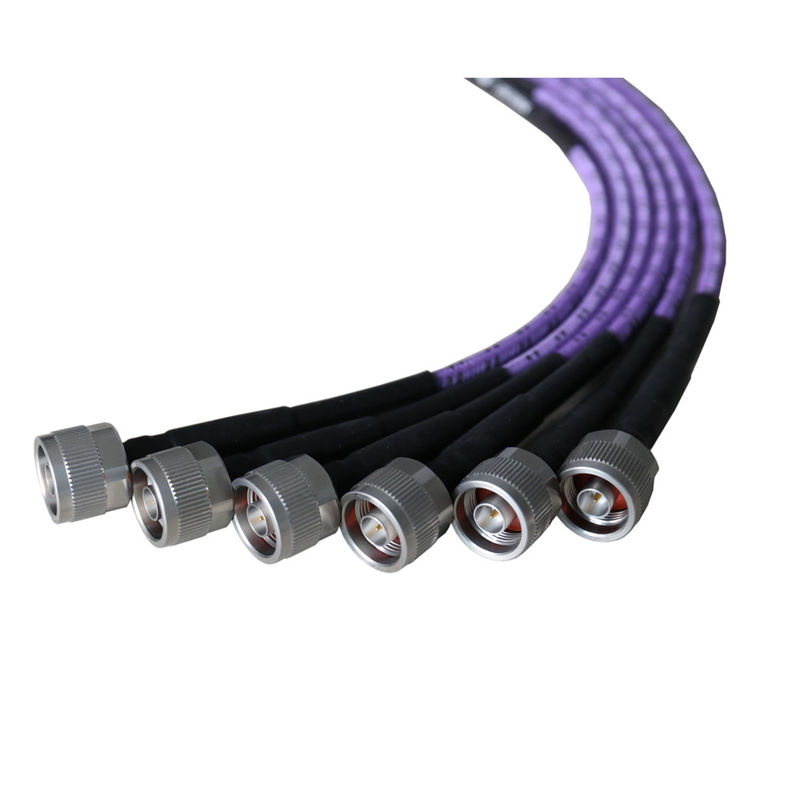

Cabos de teste de sinal RF flexível 40G VN280 Estabilidade de fase elevada

MOQ:	5pcs
preço:	negotiable
Delivery period:	2-4weeks
payment method:	T/T, Western Union
Supply Capacity:	50pcs pelo dia

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

porcelana

Marca

Vinncom

Certificação

RoHS/ISO9000

Número do modelo

VN280

Frequência::

DC~40GHz

Frequência de interrupção::

62GHz

Impedância::

Velocidade da propagação::

Protegendo a eficácia::

90dB mínimo.

A tensão suporta::

C.C. 500V

Destacar:

Cabos de ensaio de RF 40G

Cabos de ensaio de sinal RF

Cable de sinal 40G

Descrição do produto

VN280 40G Estabilidade de fase elevada Flexível Alternativo a cabo semi-rígido

Frequência de banda larga
Estabilidade de fase
Baixa PIM

Cabos flexíveis, alternativos a semirrígidos

Características:	Aplicações:
* Estabilidade de fase	* Radar de matriz de fases
* PIM baixo	* Interconexão dentro e entre equipamentos

Eletrodomésticos

Frequência:	DC~40 GHz
Frequência de corte:	62 GHz
Impedância:	50Ω
Velocidade de propagação:	70%
Eficácia de blindagem:	90 dB min.
Resistência à tensão:	500 V CC

Cabos de teste de sinal RF flexível 40G VN280 Estabilidade de fase elevada 0

- Não, não.	Nome	Tamanho (mm)	Materiais
1	Condutor interno	0.53	Cobre prateado
2	Dieléctrico	1.63	PTFE
3	Escudo Interno	1.83	Banda de cobre prateada
4	Escudo Externo	2.18	Cintas de cobre revestidas de prata
5	Capa	2.65	FEP

Mecânico

Radius de inclinação (instalação):	13.0 mm
Radius de curvatura (repetido):	26.0 mm
Peso:	22 g/m

Atenuação e manipulação de potência

Frequência (GHz)	0.3	0.5	1	2.4	3	6	8	10	12.4	18	26.5
Atenuação^*¹(dB/100m)	19.9	26.2	38.2	62.5	71.1	107.5	128.3	147.6	169.4	216.1	280.6
Potência média^*²(W)	512	423	290	177	156	103	86	75	65	51	39

Ambiente

Temperatura:

-55°C a +125°C

Regras de nomeação dos conectores:

2 - 2,4 mm (40 GHz, VSWR 1,35)

K - 2,92 mm (40 GHz, VSWR 1,35)

P - SMP (26,5 GHz, VSWR 1,3)

A - SSMA (26,5 GHz, VSWR 1,3)

S - SMA (26,5 GHz, VSWR 1,3)

G - Mini-SMP (matável com GPPO e SSMP, 18GHz, VSWR 1.3)

N - N (18GHz, VSWR 1,25)

X - MMCX (6GHz, VSWR 1.3)

M - MCX (6GHz, VSWR 1.3)

B - BNC (4GHz, VSWR 1,4)

D - SMB (4GHz, VSWR 1,25)

Conector feminino - Adicionar F após o nome do conector

Ângulo direito - Adicionar RR após o nome do conector (aumento de VSWR de 0,1)
