Cabos de ensaio de RF 50G
, Cabos de ensaio de rádio-frequência da aviónica
, Aviônica de chumbo

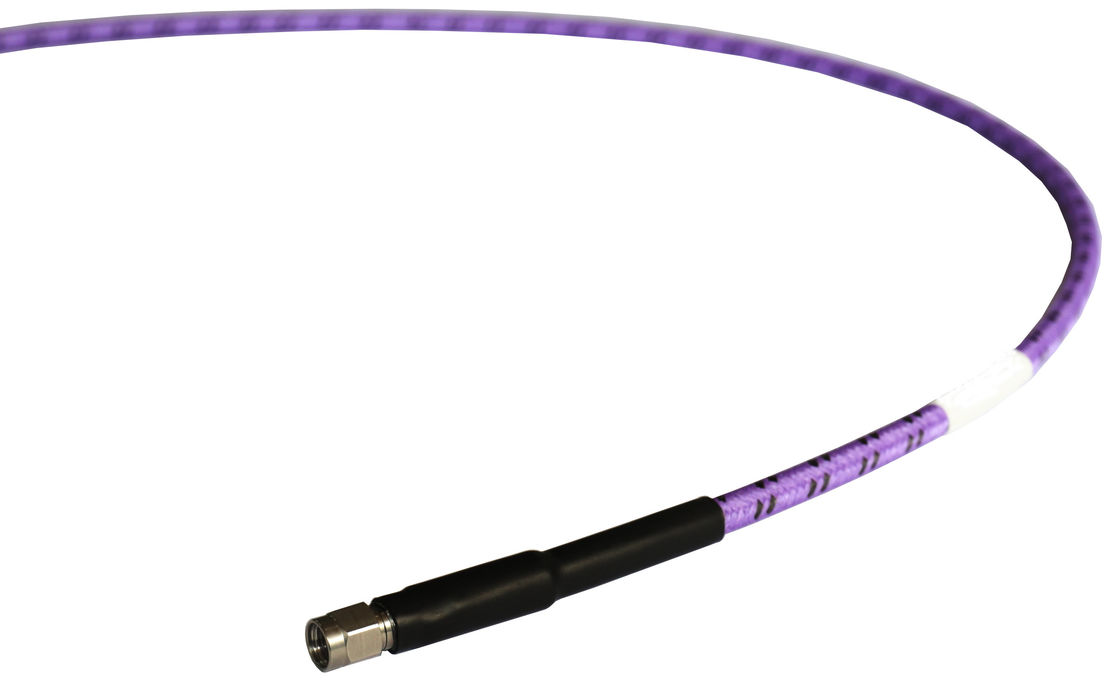

Aviônica de alto desempenho Cabos de teste de RF Assemblagens de chumbo 50G
Instalações de cabos de teste de alto desempenho de fase e perda estáveis e de longa duração 50G
- Baixa perda de inserção
- Alto Poder
- Alta durabilidade
Fase e perda estável, longa vida flexível
| Características: |
Aplicações: |
| * Baixa perda de inserção |
* Ensaios de laboratório |
| * Alta estabilidade de fase |
* Aviônica |
| * Alto Poder |
* Radar de matriz de fases |
| * Alta durabilidade |
* Comunicação por satélite |
Eletrodomésticos
| Frequência: |
DC ~ 50 GHz |
| Impedância: |
50Ω |
| Velocidade de propagação: |
76% |
| Eficácia de blindagem: |
90 dB min. |
| Resistência à tensão: |
500 V CC |
| Estabilidade de fase*1: |
± 7° |
| Estabilidade da amplitude*1: |
± 0,05 dB |
[1] Rânio de 50 mm, curvatura de 360°
Mecânico
|
Radius de inclinação não blindado
(instalação/repetição):
|
18mm/36mm min. |
|
Radius de inclinação blindado
(instalação/repetição):
|
30 mm/60 mm min. |
| Ciclo de vida da dobra: |
100,000 |
| Ciclo de vida do acasalamento*2: |
5,000 |
[2] Apenas para os conectores de 2,4 mm, 2,92 mm, 3,5 mm, SMA, N.
Ambiente
Atenuação e manipulação de potência
| Frequência (GHz) |
1 |
2 |
3 |
6 |
8 |
10 |
12.4 |
18 |
26.5 |
40 |
50 |
| Atenuação*3(dB/100m) |
48.1 |
68.3 |
83.9 |
119.4 |
138.4 |
155.2 |
173.4 |
210.2 |
257.1 |
319.2 |
359.2 |
| Potência média*4(W) |
506 |
356 |
290 |
204 |
176 |
157 |
140 |
116 |
95 |
76 |
68 |
[3] VSWR:1.0; ambiente: +25°C (77°F); cabo bruto
[4] VSWR:1.0; Ambiente: +40°C (104°F); Nível do mar
Construção
| - Não, não. |
Nome |
Tamanho (mm) |
Materiais |
| 1 |
Condutor interno |
0.72 |
Cobre prateado |
| 2 |
Dieléctrico |
2.1 |
PTFE de baixa densidade |
| 3 |
Escudo Interno |
2.25 |
Banda de cobre prateada |
| 4 |
Capa intermédia |
2.55 |
PTFE de baixa densidade |
| 5 |
Escudo Externo |
3.01 |
Cintas de cobre revestidas de prata |
| 6 |
Capa |
3.60 |
FEP |
| 7 ~ 9 |
Blindagem (opcional) |
5.50 |
Composto |
| 10 |
|
6.00 |
PTFE |
Regras de nomeação dos conectores:
2 - 2,4 mm (50 GHz, VSWR 1.4)
K - 2,92 mm (40 GHz, VSWR 1,25)
3 - 3,5 mm (33 GHz, VSWR 1,35)
S - SMA (26,5 GHz, VSWR 1,25)
N - N (18GHz, VSWR 1,25)
Conector feminino - Adicionar F após o nome do conector
Ângulo direito - Adicionar R após o nome do conector ((VSWR aumentar 0,1)
Como pedir
CN50W-X-Y-Z
VN:Vinncom
P, sem armadura, em branco.
X: Frequência em GHz
Y: Tipo de conector
Z: comprimento em metros
Conector de acoplamento T50
|
VEN-QC2-MG-T50-2
2.4 mm, macho, aço inoxidável
|
|
VEN-QC3-FG-T50-1
3.5mm feminina, aço inoxidável
|
|
|
VEN-QC2-FG-T50-1
2.4mm feminina, aço inoxidável
|
|
VEN-QCS-MG-T50-1
SMA masculino, de aço inoxidável
|
|
|
A partir de 1 de janeiro de 2018
2.92 mm, macho, aço inoxidável
|
|
A partir de 1 de janeiro de 2018
SMA feminina, aço inoxidável
|
|
|
A partir de 1 de janeiro de 2014:
2.92mm feminina, aço inoxidável
|
|
A partir de 1 de janeiro de 2018
N feminina, de aço inoxidável
|
|
|
VEN-QC3-MG-T50-1
3.5mm, macho, aço inoxidável
|
|
|
|
Conector de acoplamento T50P
|
VEN-QC2-MG-T50P-4
2.4 mm, macho, aço inoxidável
|
|
VEN-QC3-MG-T50P-1
3.5mm, macho, aço inoxidável
|
|
|
VEN-QC2-FG-T50P-4
2.4mm feminina, aço inoxidável
|
|
A partir de 1 de janeiro de 2014:
3.5mm feminina, aço inoxidável
|
|
|
A partir de 1 de janeiro de 2014:
2.92 mm, macho, aço inoxidável
|
|
A partir de 1 de janeiro de 2018, o número de unidades da unidade de produção deve ser alterado para:
SMA masculino, de aço inoxidável
|
|
|
A partir de 1 de janeiro de 2018, o número de unidades da unidade de produção deve ser alterado em conformidade com o anexo III.
2.92mm feminina, aço inoxidável
|
|
A partir de 1 de janeiro de 2014:
SMA feminina, aço inoxidável
|
|
|
A partir de 1 de janeiro de 2017, o número de unidades da unidade de produção deve ser alterado em conformidade com o anexo III.
N macho, de aço inoxidável
|
|
|
|
