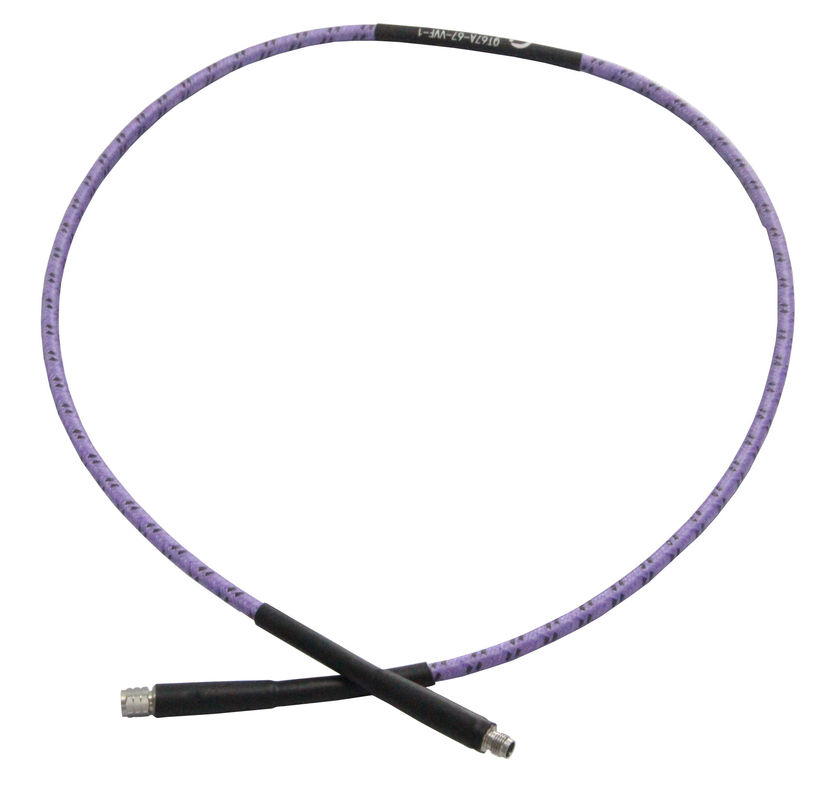

67G Cabos de ensaio RF coaxial 50 Ohm Impedância
67G Reuniões de cabos de ensaio de desempenho de alta durabilidade
- Baixa perda de inserção
- Alto Poder
- Estabilidade de fase elevada
Fase e perda estável, longa vida flexível
| Características: |
Aplicações: |
| *Baixa perda de inserção |
* Ensaios de laboratório |
| * Alta estabilidade de fase |
* Aviônica |
| * Alto Poder |
* Radar de matriz de fases |
| * Alta durabilidade |
* Comunicação por satélite |
Eletrodomésticos
| Frequência: |
DC ~ 67 GHz |
| Impedância: |
50Ω |
| Velocidade de propagação: |
81% |
| Eficácia de blindagem: |
90 dB min. |
| Resistência à tensão: |
500 V CC |
| Estabilidade de fase*1: |
± 7° |
| Estabilidade da amplitude*1: |
± 0,05 dB |
[1] Rânio de 50 mm, curvatura de 360°
Mecânico
|
Radius de inclinação não blindado
(instalação/repetição):
|
12mm/24mm min. |
|
Radius de inclinação blindado
(instalação/repetição):
|
30 mm/60 mm min. |
| Ciclo de vida da dobra: |
100,000 |
| Ciclo de vida do acasalamento*2: |
5,000 |
[2] Para conectores de 1,85 mm, 2,4 mm, 2,92 mm, 3,5 mm, apenas SMA.
Ambiente
| Temperatura: |
-55°C a +125°C |
Atenuação e manipulação de potência
| Frequência (GHz) |
1 |
2 |
4 |
6 |
8 |
10 |
12 |
18 |
26.5 |
33 |
40 |
50 |
67 |
| Atenuação*3(dB/100m) |
64 |
91 |
130 |
161 |
187 |
210 |
232 |
288 |
355 |
400 |
445 |
503 |
594 |
| Potência média*4(W) |
97 |
68 |
47 |
38 |
33 |
29 |
27 |
21 |
17 |
15 |
14 |
12 |
10 |
[3] VSWR:1.0; ambiente: +25°C (77°F); cabo bruto
[4] VSWR:1.0; Ambiente: +40°C (104°F); Nível do mar
Construção
| - Não, não. |
Nome |
Tamanho (mm) |
Materiais |
| 1 |
Condutor interno |
0.50 |
Cobre prateado |
| 2 |
Dieléctrico |
1.38 |
PTFE de baixa densidade |
| 3 |
Escudo Interno |
1.54 |
Banda de cobre prateada |
| 4 |
Capa intermédia |
1.82 |
PTFE de baixa densidade |
| 5 |
Escudo Externo |
2.17 |
Cintas de cobre revestidas de prata |
| 6 |
Capa |
2.40 |
FEP |
| 7 ~ 9 |
Blindagem (opcional) |
5.50 |
Composto |
| 10 |
|
6.00 |
PTFE |
Regras de nomeação dos conectores:
V - 1,85 mm (67 GHz, VSWR 1,5)
G - Mini-SMP (matável com GPPO e SSMP, 65GHz, VSWR 1.8)
2 - 2,4 mm (50 GHz, VSWR 1.4)
K - 2,92 mm (40 GHz, VSWR 1,35)
A - SSMA (40GHz, VSWR 1,35)
P - SMP (40 GHz, VSWR 1,35)
3 - 3,5 mm (33 GHz, VSWR 1,35)
S - SMA (26,5 GHz, VSWR 1,3)
Conector feminino - Adicionar F após o nome do conector
Ângulo direito - Adicionar RR após o nome do conector (aumento de VSWR de 0,1)
Como pedir
VN67W-X-Y-Z
VN:Vinncom
P, sem armadura, em branco.
X: Frequência em GHz
Y: Tipo de conector
Z: comprimento em metros
Exemplos:
Para encomendar um conjunto de cabo de teste VN67 com blindagem, DC-60GHz,1.85mm macho a 1.85mm fêmea, 0,5 metros, especifique VN67P-60-VVF-0.5.
Conector de acoplamento QT67
|
A partir de 1 de janeiro de 2018
1.85mm, macho, aço inoxidável
|
|
A partir de 1 de janeiro de 2018
1.85mm feminina, aço inoxidável
|
|
Conector de acoplamento QT67P
|
VHS-QCV-MG-T67P-4
1.85mm, macho, aço inoxidável
|
|
A partir de 1 de janeiro de 2014:
1.85mm feminina, aço inoxidável
|
|
