Name: 15 GHz WR-62 DUPLEXADOR DE GUIA de onda
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-WGD-15-WR62
Price: 414.00 USD
Availability: InStock

Quantidade mínima:	5 peças
Preço:	negotiable
Método de pagamento:	L/C, D/A, D/P, T/T
Capacidade de Fornecimento:	500

Informações Detalhadas

Descrição do produto

Informações Detalhadas

Lugar de origem

China

Marca

Vinncom

Certificação

ISO 9000 ROHS

Número do modelo

VN-WGD-15-WR62

Número da peça:

VN-WGD-15-WR62

Frequência de funcionamento (gigahertz):

Planicidade (dB):

≤0.5dB

Isolação (canal L para canal H):

≥70dB

Perda de retorno (dB):

≥18dB

Perda de inserção (DB):

≤ 1,4 dB

Interface:

WR62 (BJ140)

Descrição do produto

DUPLEXADOR DE GUIA DE ONDA 15GHz WR-62

Protege receptores sensíveis de energia de transmissor de alta potência
Melhora a sensibilidade do sistema reduzindo o vazamento do transmissor para o receptor
Faixa de frequência de 1 GHz a 110 GHz+

Um DUPLEXADOR DE GUIA DE ONDA fornece alto isolamento entre as portas do transmissor e do receptor, impedindo que o sinal de transmissão de alta potência danifique o front-end sensível do receptor.
Em um DUPLEXADOR DE GUIA DE ONDA baseado em circulador, o dispositivo usa um CIRCULADOR DE GUIA DE ONDA com dois filtros passa-banda conectados a duas portas—o circulador direciona a energia Tx para a antena e a energia Rx da antena para o receptor.
Em um DUPLEXADOR DE GUIA DE ONDA baseado em filtro (usando uma junção mágica T ou T), os sinais Tx e Rx são separados por filtros seletivos de frequência; o filtro Tx passa apenas a banda Tx para a antena, e o filtro Rx passa apenas a banda Rx da antena.

Conecte o receptor à porta Rx –
Conecte o receptor ou a entrada LNA à porta Rx do DUPLEXADOR DE GUIA DE ONDA.

Combine os tipos de flange –
Um DUPLEXADOR DE GUIA DE ONDA requer o mesmo tipo de flange (UG, CPR, cover ou choke) em todas as três portas dos componentes de guia de onda conectados.

Verifique as atribuições de frequência –
Um DUPLEXADOR DE GUIA DE ONDA é ajustado de fábrica para bandas de frequência Tx e Rx específicas; certifique-se de que as frequências do seu sistema correspondam às especificações do DUPLEXADOR DE GUIA DE ONDA.

Número da peça	VN-WGD-15-WR62
Frequência de Operação (GHz)	15
Planicidade (dB)	≤0.5dB
Isolamento (canal L para canal H)	≥70dB
Perda de Retorno (dB)	≥18dB
Perda de Inserção (dB)	≤1.4dB
Interface	WR62 (BJ140)

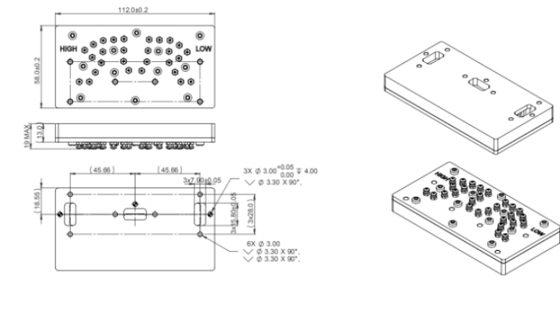

Dimensão (mm)	Conforme abaixo
Umidade de Operação	5-95%
Temperatura de Operação (℃)	-40 ~ +80
Conformidade ROHS	Sim
