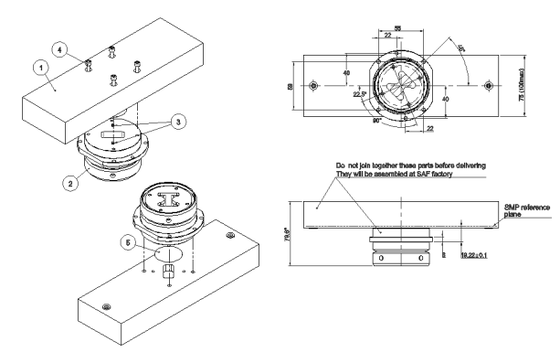

7GHz WR-112 DUPLEXADOR DE GUIA de onda

DUPLEXADOR DE GUIA DE ONDA 7GHz WR-112

• Baixo VSWR em todas as portas (quando devidamente terminadas)
• Compartilhamento de antena única entre Tx e Rx (reduz hardware)
• Alto isolamento entre as portas do transmissor e do receptor (tipicamente >30 dB)

Princípio de Funcionamento de umDUPLEXADOR DE GUIA DE ONDA

UmDUPLEXADOR DE GUIA DE ONDA é um componente de micro-ondas de três portas que permite que uma única antena seja compartilhada entre um transmissor e um receptor, ao mesmo tempo em que fornece isolamento entre eles.
UmDUPLEXADOR DE GUIA DE ONDA tipicamente consiste em dois filtros passa-banda (ou um passa-banda e um rejeita-banda) conectados a uma junção comum, frequentemente usando umMAGIC T DE GUIA DE ONDA ou uma arquitetura baseada em circulador.
UmDUPLEXADOR DE GUIA DE ONDA separa os sinais de transmissão e recepção com base na frequência: o canal de transmissão passa a frequência do transmissor (Tx) para a antena, enquanto o canal de recepção passa a frequência do receptor (Rx) da antena.
UmDUPLEXADOR DE GUIA DE ONDA fornece alto isolamento entre as portas do transmissor e do receptor, evitando que o sinal de transmissão de alta potência danifique o sensível front-end do receptor.
Em umDUPLEXADOR DE GUIA DE ONDA baseado em circulador, o dispositivo usa umCIRCULADOR DE GUIA DE ONDA com dois filtros passa-banda conectados a duas portas - o circulador direciona a energia Tx para a antena e a energia Rx da antena para o receptor.
Em umDUPLEXADOR DE GUIA DE ONDA baseado em filtro (usando um magic T ou junção T), os sinais Tx e Rx são separados por filtros seletivos de frequência; o filtro Tx passa apenas a banda Tx para a antena, e o filtro Rx passa apenas a banda Rx da antena.
UmDUPLEXADOR DE GUIA DE ONDA baseia-se no fato de que as frequências de transmissão e recepção são suficientemente separadas (duplexação por divisão de frequência) para que os filtros possam discriminar efetivamente entre elas.
UmDUPLEXADOR DE GUIA DE ONDA também inclui umaCARGA DE GUIA DE ONDA ou terminação casada na porta isolada (ao usar um circulador) para absorver qualquer energia vazada ou refletida.
UmDUPLEXADOR DE GUIA DE ONDA garante que a antena esteja simultaneamente conectada a ambos os caminhos Tx e Rx sem interferência mútua - uma função essencial para sistemas de radar e comunicação full-duplex.
