92-98Hz WR-10 ISOLADOR DE GUIA DE ONDA VN-WGISO-7580-WR12

Quantidade mínima:	5 unidades
preço:	negotiable
Embalagem padrão:	foam+box
Período de entrega:	2-4 semanas
Método de pagamento:	T/T, União Ocidental
Capacidade de Fornecimento:	50 unidades por dia

Informações Detalhadas

Descrição do produto

Informações Detalhadas

Lugar de origem

China

Marca

Vinncom

Certificação

RoHS/ISO9000

Número do modelo

VN-WGISO-9298-WR10

Frequência de funcionamento (gigahertz):

92-98

Temperatura de funcionamento (℃):

-45~+80

Perda de inserção (DB máximo):

Isolamento (minuto do DB):

Perda de retorno (DB):

Descrição do produto

ISOLADOR DE GUIA DE ONDA 92-98GHz WR-10

Operação não recíproca (transmissão unidirecional)
Proteção de fontes caras (magnetrons, amplificadores, osciladores)
Disponível de 92 GHz a 98 GHz+

Princípio de funcionamento de umISOLADOR DE GUIA DE ONDAS

UMISOLADOR DE GUIA DE ONDASé um dispositivo de ferrite não recíproco de duas portas.
UMISOLADOR DE GUIA DE ONDASpermite que a energia de micro-ondas passe com perdas muito baixas na direção direta.
No sentido inverso, umISOLADOR DE GUIA DE ONDASfornece atenuação muito alta (isolamento).
UMISOLADOR DE GUIA DE ONDASé essencialmente umCIRCULADOR DE GUIA DE ONDAScom uma porta permanentemente terminada internamente por umCARGA DO GUIA DE ONDAS.

Equipamento médico de microondas–
UMISOLADOR DE GUIA DE ONDASprotege o gerador da energia refletida em sistemas de diatermia ou ablação.
Aquecimento industrial por micro-ondas–
UMISOLADOR DE GUIA DE ONDASevita danos ao magnetron causados por alterações de impedância de carga durante o aquecimento.
Laboratórios de testes e P&D–
UMISOLADOR DE GUIA DE ONDASé um componente padrão em qualquer bancada de teste de guia de ondas para garantir fluxo de energia unidirecional.

Em cada cenário de trabalho, umISOLADOR DE GUIA DE ONDASatua como uma válvula protetora unidirecional para energia de micro-ondas.

VN-WGCIR-9298-WR10.pdf

Número da peça	VN-WGISO-9298-WR10
Frequência operacional (GHz)	92-98
Perda de inserção (dB)	≤1,0(0,7Tipo)
Isolamento (dB)	≥17
Perda de retorno (dB)	≥16
Temperatura operacional (℃)	-45~+80
Interface	WR10 com anti-engatilhamento UG-387/U

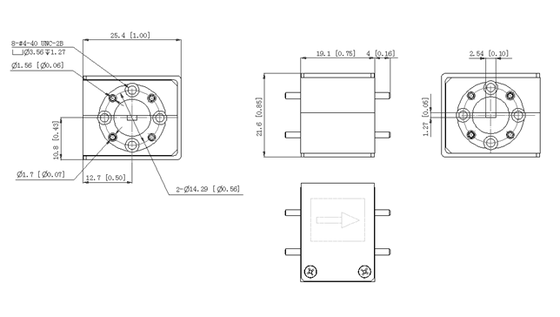

Dimensão (mm)	Como abaixo
Lidando com poder	3W/1W
Conformidade com ROHS	Sim

92-98Hz WR-10 ISOLADOR DE GUIA DE ONDA VN-WGISO-7580-WR12
