Name: CIRCULATOR de onda WR-12 de 75-80 GHz VN-WGCIR-7580-WR12
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-WGCIR-7580-WR12
Price: 414.00 USD
Availability: InStock

Quantidade mínima:	5 unidades
preço:	negotiable
Embalagem padrão:	foam+box
Período de entrega:	2-4 semanas
Método de pagamento:	T/T, União Ocidental
Capacidade de Fornecimento:	50 unidades por dia

Informações Detalhadas

Descrição do produto

Informações Detalhadas

Lugar de origem

China

Marca

Vinncom

Certificação

RoHS/ISO9000

Número do modelo

VN-WGCIR-7580-WR12

Frequência de funcionamento (gigahertz):

75-80

Temperatura de funcionamento (℃):

-45~+80

Perda de inserção (DB máximo):

≤0.8

Isolamento (minuto do DB):

≥ 18

Isolamento (DB):

≥16

Destacar:

Circulador de guia de ondas WR-12 de 75-80 GHz

Isolador de circulação de RF WR-12

Circulador de ondas de alta frequência

Descrição do produto

CIRCULADOR DE GUIA DE ONDA 75-80GHz WR-12

Operação de banda larga (possível multi-oitava)
Alto isolamento do transmissor-receptor
Reduz a complexidade do sistema em comparação com duplexadores

Atribuição de porta–
UMCIRCULADOR DE GUIA DE ONDASdeve ter suas três portas claramente identificadas: entrada, saída e porta isolada.
Conexão de entrada de sinal–
Conecte o transmissor ou fonte de sinal à porta 1 doCIRCULADOR DE GUIA DE ONDAS.
Conexão de carga–
Conecte a antena ou caminho de transmissão principal à porta 2 doCIRCULADOR DE GUIA DE ONDAS.
Rescisão de porta isolada–
Sempre termine a porta isolada (porta 3) de umCIRCULADOR DE GUIA DE ONDAScom umCARGA DO GUIA DE ONDASpara absorver a energia refletida.
Correspondência de flange–
UMCIRCULADOR DE GUIA DE ONDASrequer o mesmo tipo de flange (UG, CPR, tampa ou estrangulador) que o restante do sistema de guia de onda.
Campo de polarização magnética–
UMCIRCULADOR DE GUIA DE ONDASnormalmente possui um ímã permanente interno; nenhuma polarização externa é necessária para a operação normal.
Verificação de manuseio de energia–
Antes de usar umCIRCULADOR DE GUIA DE ONDAS, verifique suas classificações de potência média e de pico em relação aos requisitos do sistema.

VN-WGCIR-7580-WR12.pdf

Número da peça	VN-WGCIR-7580-WR12
Frequência operacional (GHz)	75-80
Perda de inserção (dB)	≤0,8
Isolamento (dB)	≥18
Perda de retorno (dB)	≥16
Temperatura operacional (℃)	-45~+80
Interface	WR12 com anti-engatilhamento UG-383/U

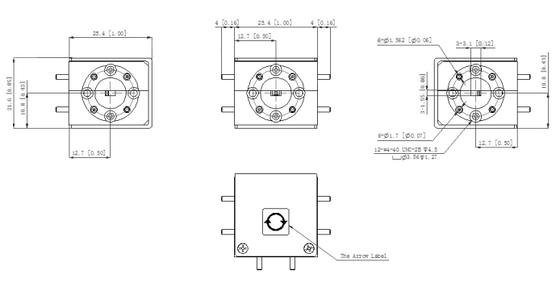

Dimensão (mm)	Como abaixo
Lidando com poder	3W/1W
Conformidade com ROHS	Sim

CIRCULATOR de onda WR-12 de 75-80 GHz VN-WGCIR-7580-WR12 0
