ISOLADOR DE GUIA DE ONDA 75-80GHz WR-12 VN-WGISO-7580-WR12

Quantidade mínima:	5 unidades
preço:	negotiable
Embalagem padrão:	foam+box
Período de entrega:	2-4 semanas
Método de pagamento:	T/T, União Ocidental
Capacidade de Fornecimento:	50 unidades por dia

Informações Detalhadas

Descrição do produto

Informações Detalhadas

Lugar de origem

China

Marca

Vinncom

Certificação

RoHS/ISO9000

Número do modelo

VN-WGISO-7580-WR12

Frequência de funcionamento (gigahertz):

75-80

Temperatura de funcionamento (℃):

-45~+80

Perda de inserção (DB máximo):

Isolamento (minuto do DB):

Perda de retorno (DB):

Destacar:

Isolador de guia de ondas de 75-80 GHz

isolador de circulação de RF WR-12

waveguide isolator with warranty

Descrição do produto

Isolador de ondas WR-12 de 75-80 GHz

Alto isolamento inverso (normalmente 20 ∼ 30 dB)
Instalação de terminação interna (não é necessária carga externa)
Melhoria da correspondência de fonte e VSWR

Identificar a direcção para a frente- Não.
AIsolador de ondasÉ assinalada com uma seta ou um rótulo que indique a direção de transmissão permitida.
Conecte a fonte à porta de entrada- Não.
Conecte a fonte de sinal (por exemplo, magnetron, amplificador ou oscilador) à porta de entrada doIsolador de ondas.
Conecte a carga à porta de saída- Não.
Conecte a antena, a linha de transmissão ou o dispositivo de medição à porta de saída doIsolador de ondas.
**Nunca inverta umIsolador de ondas- Não.
AIsolador de ondasAtenuará fortemente (normalmente > 20 dB) se ligado para trás; deve ser instalado na orientação correta.
Combinação de flanges- Não.
AIsolador de ondasrequer o mesmo tipo de flange (UG, CPR, tampa ou estrangulamento) que os componentes adjacentes do guia de ondas.
Verificação da potência nominal- Não.
Antes de operar umIsolador de ondas, verificar tanto a sua potência média como as suas capacidades de gestão de potência de pico.
Não é necessária terminação externa- Não.
Ao contrário de um circulador, umIsolador de ondasA sua porta isolada é terminada internamente, por isso não há nenhum porto externoCarga de condução de ondaé necessário.

A partir de 1 de janeiro de 2017, o número de unidades de produção será alterado em conformidade com o anexo II.

Número da parte	A partir de 1 de janeiro de 2014, o número de unidades da unidade de produção deve ser alterado em conformidade com o anexo II.
Frequência de operação (GHz)	75 a 80
Perda de inserção ((dB)	≤ 0.8
Isolamento ((dB)	≥18
Perda de retorno (dB)	≥16
Temperatura de funcionamento (°C)	-45 ~ + 80
Interface	WR12 com UG-383/U anticoque

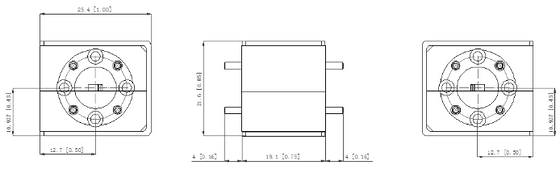

Dimensão ((mm)	Como abaixo:
Potência de manuseio	3W/1W
Conformidade com a ROHS	- Sim, sim.

ISOLADOR DE GUIA DE ONDA 75-80GHz WR-12 VN-WGISO-7580-WR12 0
