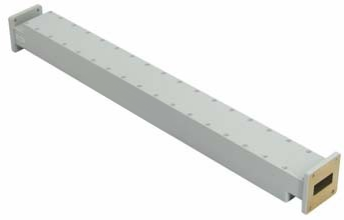

Atenuador de guia de onda 7.05-10GHz WR-112

Atenuador de Guia de Onda WR-112 de 7.05-10GHz

• Construção robusta e usinada com precisão em guia de onda
• Integração compacta com sistemas de guia de onda
• Versões fixas ou variáveis para diferentes necessidades

Princípio de Funcionamento de um ATENUADOR DE GUIA DE ONDA

Um ATENUADOR DE GUIA DE ONDA é um componente passivo de micro-ondas que reduz a amplitude de um sinal que se propaga por uma linha de transmissão de guia de onda.
Um ATENUADOR DE GUIA DE ONDA alcança essa redução introduzindo perda controlada no caminho do sinal, sem causar reflexão significativa.
Um ATENUADOR DE GUIA DE ONDA pode ser projetado usando três mecanismos primários: filme resistivo/inserção, absorção por materiais dielétricos de perda ou estruturas mecânicas de lâmina/rotativas.
Um ATENUADOR DE GUIA DE ONDA baseado no tipo de lâmina resistiva usa uma fina placa resistiva colocada ao longo do plano E do guia de onda — a placa intercepta as linhas de campo elétrico e dissipa a energia de micro-ondas como calor.
Um ATENUADOR DE GUIA DE ONDA do tipo lâmina rotativa consiste em três seções: uma lâmina resistiva fixa de entrada, uma lâmina resistiva rotativa e uma lâmina resistiva fixa de saída — girar a lâmina do meio altera o nível de atenuação continuamente.

Um ATENUADOR DE GUIA DE ONDA com design absorvente (coaxial para guia de onda) usa materiais de ferrite ou dielétricos de perda que absorvem energia eletromagnética.
Um ATENUADOR DE GUIA DE ONDA mantém uma boa adaptação de impedância (baixo VSWR) em sua banda de frequência operacional, garantindo reflexão mínima.
Um ATENUADOR DE GUIA DE ONDA atenua sinais convertendo parte da energia eletromagnética em calor, que é dissipado através do corpo do guia de onda e dissipadores de calor.
Um ATENUADOR DE GUIA DE ONDA pode ser fixo (fornecendo um valor de atenuação constante, por exemplo, 3 dB, 6 dB, 10 dB, 20 dB) ou variável (ajustável em uma faixa, por exemplo, 0–30 dB ou 0–60 dB).
