Name: Filtro coaxial de 6,8-10,6 GHz
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-CFLT-SF-0610
Price: 414.00 USD
Availability: InStock

Quantidade mínima:	5 peças
preço:	negotiable
Método de pagamento:	L/C, D/A, D/P, T/T
Capacidade de Fornecimento:	500

Informações Detalhadas

Descrição do produto

Informações Detalhadas

Lugar de origem

China

Marca

Vinncom

Certificação

ISO 9000 ROHS

Número do modelo

VN-CFLT-SF-0610

Número da peça:

VN-CFLT-SF-0610

Frequência de funcionamento (gigahertz):

6,8-10,6

Impedância (Ohm):

Perda de inserção (DB):

≤0,25

ROE(dB):

1.45

Conectores do RF:

SMA-F

Destacar:

Filtro coaxial de 6

8-10

6 GHz

Descrição do produto

6,8-10,6 GHzCOAXIAL FILTRO

Excelente rejeição de harmônicos e sinais espúrios
Alta confiabilidade em ambientes hostis (vibração, temperatura, umidade)
Protege componentes downstream de energia fora de banda

Como Usar umFILTRO DE GUIA DE ONDA(Método de Uso)

Selecione o tipo de filtro correto–
Escolha umFILTRO DE GUIA DE ONDAque corresponda à resposta necessária: passa-banda, passa-baixa, passa-alta ou rejeita-banda.
Verifique a faixa de frequência–
UmFILTRO DE GUIA DE ONDAdeve ter sua frequência central e largura de banda alinhadas com a frequência operacional do seu sistema.
Conecte em série–
Instale umFILTRO DE GUIA DE ONDAdiretamente na linha de transmissão, entre a fonte e a carga.
Observe a direcionalidade (se aplicável)–
AlgunsFILTRO DE GUIA DE ONDAsão direcionais; siga as marcações de seta noFILTRO DE GUIA DE ONDA.
Correspondência de flange–
UmFILTRO DE GUIA DE ONDArequer o mesmo tipo de flange (UG, CPR, cover ou choke) dos componentes de guia de onda adjacentes.
Verificação da classificação de potência–
Antes de operar umFILTRO DE GUIA DE ONDA, verifique suas capacidades de manuseio de potência média e de pico.
Ajuste (para filtros ajustáveis)–
AlgunsFILTRO DE GUIA DE ONDApossuem parafusos de ajuste; ajuste-os cuidadosamente enquanto monitora a resposta em um analisador de rede.
Aterramento e blindagem–
UmFILTRO DE GUIA DE ONDAdeve ser devidamente aterrado para evitar ressonâncias espúrias ou vazamentos.

VN-CFLT-SF-0610.pdf

Número da Peça	VN-CFLT-SF-0610
Frequência de Operação ( GHz )	6,8-10,6
Rejeição(dB)	50dB@13,6GHz-21,2GHz
Perda de Inserção(dB)	≤0,25
VSWR(dB)	1,45:1
Conectores RF	SMA-F
Temperatura de Operação ( ℃ )	0 ~ + 55

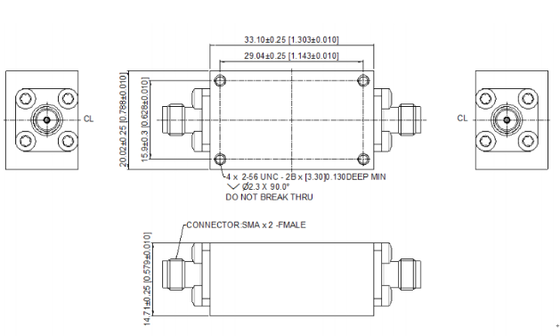

Dimensão(mm)	Conforme abaixo
Conformidade ROHS	Sim

Filtro coaxial de 6,8-10,6 GHz
