CARGA DE GUIA DE ONDA WR-42 18-26,5 GHz VN-WGLD-1826-WR42
  • nome
  • nome

CARGA DE GUIA DE ONDA WR-42 18-26,5 GHz VN-WGLD-1826-WR42

Quantidade mínima: 5 peças
preço: negotiable
Método de pagamento: L/C, D/A, D/P, T/T
Capacidade de Fornecimento: 500
Informações Detalhadas
Descrição do produto
Informações Detalhadas
Lugar de origem
China
Marca
Vinncom
Certificação
ISO 9000 ROHS
Número do modelo
VN-WGLD-1826-WR42
Número da peça:
VN-WGLD-1826-WR42
Frequência de funcionamento (gigahertz):
18-26,5
Impedância (Ohm):
50
ROE:
≤1,03
Interface:
WR42(BJ220)
Destacar:

VN-WGLD-1826-WR42 Load de guia de ondas de 18 a 26

,

5 GHz

Descrição do produto



CARGA DE GUIA DE ONDA WR-42 18-26,5 GHz



  • Risco reduzido de danos ao sistema
  • Construção compacta e robusta
  • Terminação confiável de portas de guia de onda não utilizadas



  • Terminação de porta:
    Conecte a entrada flangeada doCARGA DO GUIA DE ONDASdiretamente a uma porta de guia de ondas, porta de circulador ou porta de acoplador direcional não utilizada. Certifique-se de que o tipo de flange (por exemplo, UG, CPR, tampa, afogador) corresponda ao sistema.

  • Consideração sobre manuseio de energia:

  • Selecione umCARGA DO GUIA DE ONDAScom potência média superior à potência máxima esperada. Para sistemas pulsados, verifique a capacidade de potência de pico.

  • Requisito de resfriamento:

    • Baixo consumo de energiaCARGA DO GUIA DE ONDAS→ resfriamento natural do ar.

    • Potência média → resfriamento com ar forçado (por exemplo, ventilador embutido).

    • Alta potência → refrigerado a águaCARGA DO GUIA DE ONDAScom água deionizada circulante.

  • Orientação de instalação:
    Alguns de alta potênciaCARGA DO GUIA DE ONDASdeve ser montado com as aletas verticais para otimizar a convecção. Siga sempre a ficha técnica daquele específicoCARGA DO GUIA DE ONDAS.

  • Verificação:
    Após a instalação, use um analisador de rede para confirmar se oCARGA DO GUIA DE ONDASapresenta perda de retorno melhor que 30 dB (VSWR < 1,065).



                            VN-WGLD-1826-WR42.pdf

Número da peçaVN-WGLD-1826-WR42
Frequência operacional (GHz)18-26,5
Impedância (Ohm)50
ROE≤1,03
Temperatura operacional (℃)-40~+80
InterfaceWR42(BJ220)

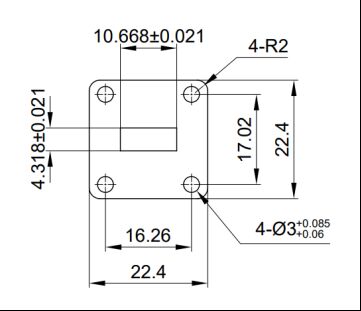

Dimensão (mm)Como abaixo
Lidando com poder2 (Watts, máx.)
Conformidade com ROHSSim




CARGA DE GUIA DE ONDA WR-42 18-26,5 GHz VN-WGLD-1826-WR42 0CARGA DE GUIA DE ONDA WR-42 18-26,5 GHz VN-WGLD-1826-WR42 1
