698-2700MHz 2 em 2 Out acoplador híbrido PIM -150/-160

Name: 698-2700MHz 2 em 2 Out acoplador híbrido PIM -150/-160
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-HC2x2-0727-Ox-XXX
Price: 414.00 USD
Availability: InStock

Detalhes do produto

Lugar de origem: China

Marca: Vinncom

Certificação: RoHS/ISO9000

Número do modelo: VN-HC2x2-0727-Ox-XXX

Termos do pagamento & do transporte

Obtenha o melhor preço

Contato agora

Especificações

Descrição

Especificações

Destacar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                          Acopladores híbridos de frequência 698-2700 MHz, 2 em 3dB acoplador híbrido, 2 de 3 dB acoplador híbrido


Frequência de funcionamento (megahertz):	698-2700	Impedância (Ohm):	50
- Não.:	1.2	Acoplamento (DB):	3±0.8
Perda de inserção (DB):	±3.6	Isolamento (DB):	25
IM3 (dBc @ 2×43dBm):	-150/-160

Frequência de funcionamento (megahertz):	698-2700
Impedância (Ohm):	50
- Não.:	1.2
Acoplamento (DB):	3±0.8
Perda de inserção (DB):	±3.6
Isolamento (DB):	25
IM3 (dBc @ 2×43dBm):	-150/-160

Descrição

698-2700MHz 2 em 2 Out acoplador híbrido PIM -150/-160

698-2700MHz 2 em 2 fora acoplador híbrido PIM- 150/-160

Bom VSWR em todos os portos
Alto isolamento
Perda de retorno boa

Número da parte	A partir de 1 de janeiro de 2014, a taxa de utilização do produto deve ser fixada no valor normal do produto.
Frequência de operação (MHz)	698-2700
Impedância (Ohm)	50
VSWR	1.2
Acoplamento (dB)	3 ± 0.8
Perda de inserção (dB)	± 3.6
Isolamento (dB)	25
IM3 (dBc @ 2×43dBm)	- 150/-160
Aplicação	Indoor & Outdoor
Grau de proteção	IP65
Temperatura de funcionamento (°C)	-40 ~ + 80
Interface	N Mulher/4.3-10 Mulher/DIN Mulher
Potência de manuseio (watts, máximo)	500 ((N:300)
Potência máxima (watts, máximo)	.1500 ((N:1200)
Dimensão (mm) ((L × W × H, exceto conector)	127X44X25	127X44X31	12X44X38
Peso líquido (g)	385 ± 20%	565 ± 20%	810 ± 20%
Dimensões da embalagem (mm,L×W×H)	165X87X35	170X100X40	170X100X40
Embalagem Tamanho da embalagem (mm,L×W×H)	460X350X195	520X360X110	520X360X110

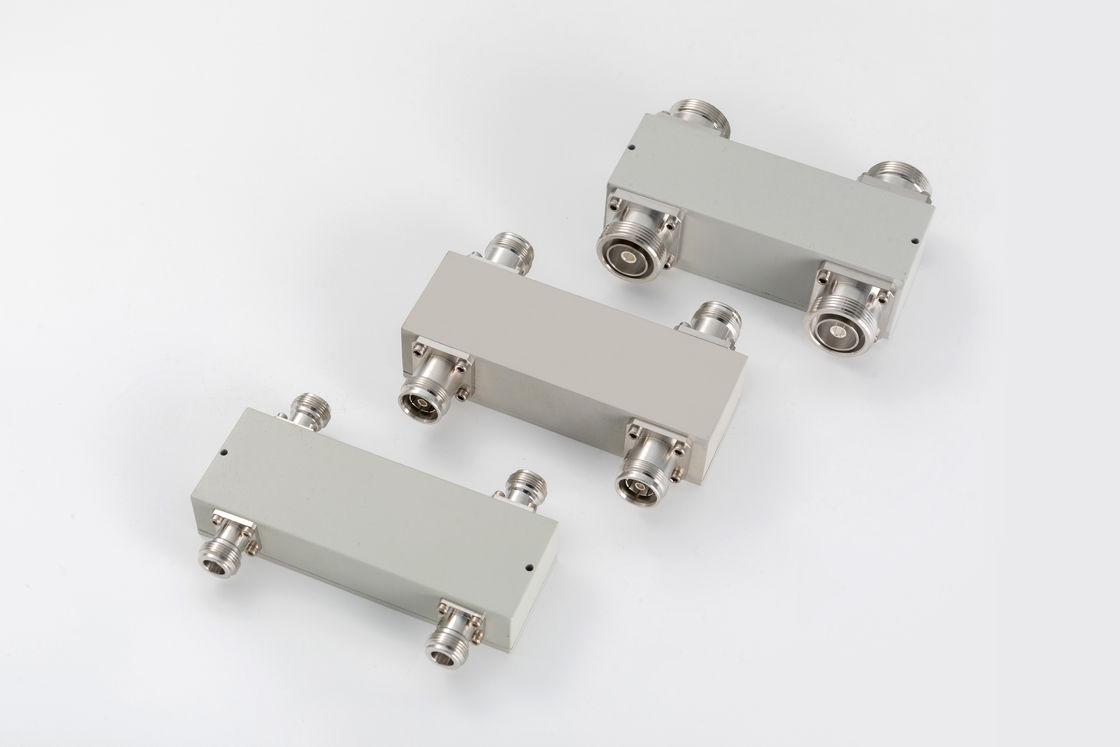

698-2700MHz 2 em 2 Out acoplador híbrido PIM -150/-160 0

Os híbridos vêm em dois tipos, híbridos de 90 graus ou quadratura e híbridos de 180 graus.

A Vinncom dispõe de diferentes modelos de acopladores híbridos baseados em micro-bandas, filmes air-dielectric e thin film, guias de ondas, etc.

Os acopladores híbridos são amplamente utilizados como acopladores direcionais de 3 dB com uma porta de terminação, também podem ser usados como combinadores de 2 em 2 e 2 em 1.

Para alguns usos, os acopladores híbridos podem ser combinados como matriz, por exemplo 4in 4out, 3in 3out etc.

A Vinncom fornece muitas faixas de frequência diferentes para acopladores híbridos e é amplamente utilizada em sistemas de DAS e testes.
