698-3800MHz 2in 2out acoplador híbrido / 2: 2 combinador PIM -150 / -160
  • name
  • name

698-3800MHz 2in 2out acoplador híbrido / 2: 2 combinador PIM -150 / -160

MOQ: 5 peças
preço: VN-HC2x2-035052-ON-xxx
payment method: L/C, D/A, D/P, T/T
Detail Information
Descrição do produto
Detail Information
Lugar de origem
China
Marca
Vinncom
Certificação
RoHS/ISO9000
Número do modelo
VN-HC2x2-0738-OX
Número da parte:
VN-HC2x2-0738-OX
Impedância (Ohm):
50
Frequência de funcionamento (megahertz):
698-3800
- Não.:
≤1.25
Acoplamento (DB):
3.0±0.9
Destacar:

Acoplador híbrido 698-3800MHz

,

Acoplador híbrido 2 em 2 fora

,

Acopladores híbridos de frequência 698-3800 MHz

Descrição do produto

698-3800MHz 2in 2out acoplador híbrido / 2: 2 combinador PIM -150 / -160



  • Alto isolamento
  • Bom PIM até -160@43dBm*2
  • Boa planície



      A partir de 1 de janeiro de 2017, a Comissão deve apresentar ao Conselho e ao Parlamento Europeu uma proposta de decisão relativa à aplicação da presente diretiva.

      A partir de 1 de janeiro de 2017, o número de unidades de produção de energia elétrica deve ser alterado em conformidade com o anexo I do Regulamento (UE) n.o 525/2014.

      VN-HC2x2-0738-OP-160.pdf

Número da parte VEN-HC2x2-0738-OX
Frequência de operação (MHz) 698-3800
Impedância (Ohm) 50
VSWR ≤ 1.25
Acoplamento (dB) 3.0±0.9
Perda de inserção (dB) 3.7
Isolamento (dB) ≥ 25
IM3 (dBc @ 2×43dBm) - 150 / - 160
Aplicação Indoor & Outdoor
Grau de proteção IP65
Temperatura de funcionamento (°C) -40 ~ + 80
Interface N Mulher/4.3-10 Mulher/DIN Mulher
Potência de manuseio (watts, máximo) 500 ((N:300)
Potência máxima (watts, máximo) 1500 ((N:1200)
Dimensão (mm) ((L × W × H, exceto conector) 141 × 44 × 38 170 × 100 × 40 170 × 100 × 40
Peso líquido (g) 615 ± 20 685 ± 20 880 ± 20
Dimensões da embalagem (mm,L×W×H) 170 × 100 × 40 170 × 100 × 40 170 × 100 × 40
Embalagem Tamanho da embalagem (mm,L×W×H) 460 × 350 × 195 520 × 360 × 110 520 × 360 × 110

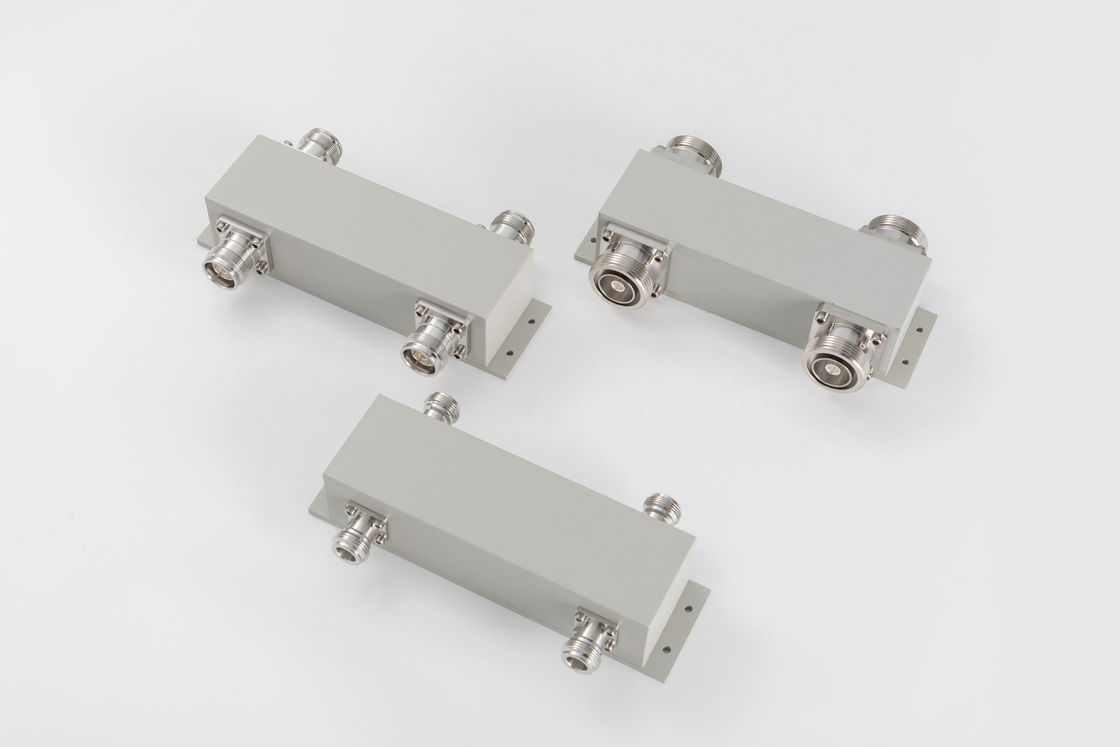

                                   698-3800MHz 2in 2out acoplador híbrido / 2: 2 combinador PIM -150 / -160 0698-3800MHz 2in 2out acoplador híbrido / 2: 2 combinador PIM -150 / -160 1







Os acopladores híbridos são o caso especial de um acoplador direcional de quatro portas que é projetado para uma divisão de potência de 3 dB (igual).e híbridos de 180 graus.

A Vinncom dispõe de diferentes modelos de acopladores híbridos baseados em micro-bandas, filmes air-dielectric e thin film, guias de ondas, etc.

Os acopladores híbridos são amplamente utilizados como acopladores direcionais de 3 dB com uma porta de terminação, também podem ser usados como combinadores de 2 em 2 e 2 em 1.

Para alguns usos, os acopladores híbridos podem ser combinados como matriz, por exemplo 4in 4out, 3in 3out etc.

A Vinncom fornece muitas faixas de frequência diferentes para acopladores híbridos e é amplamente utilizada em sistemas de DAS e testes.


Tags:

Acoplador híbrido RF de 2700 MHz,

Acoplador híbrido para DAS IBS,

Acoplador híbrido 698-3800MHz
