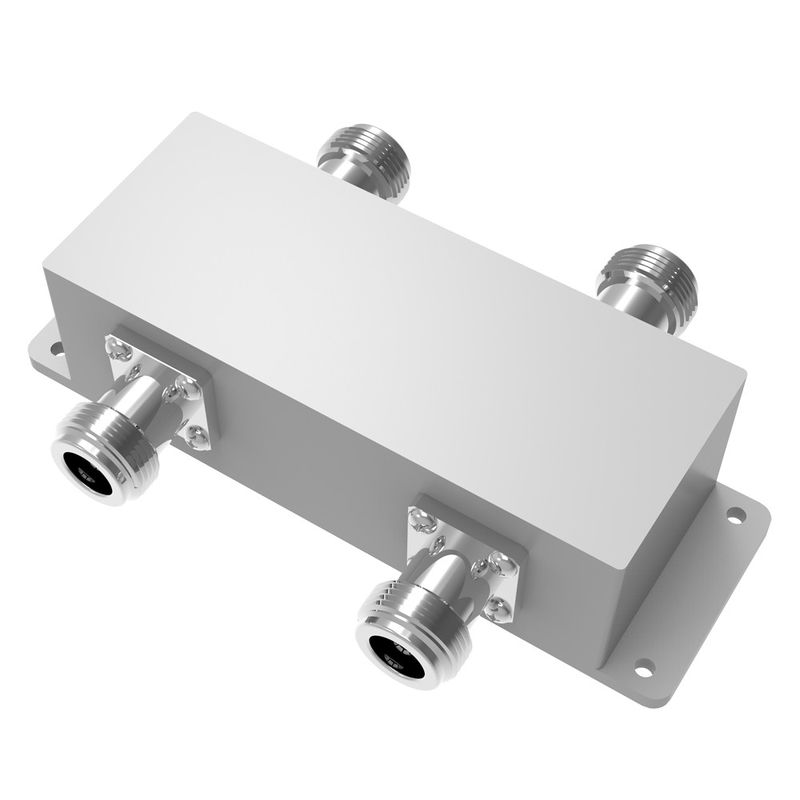

4 Port Direccional 25db 2700-6000MHZ acoplador híbrido RF de banda larga

Name: 4 Port Direccional 25db 2700-6000MHZ acoplador híbrido RF de banda larga
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-HC2x2-2760-ON
Price: 414.00 USD
Availability: InStock

Detalhes do produto

Lugar de origem: China

Marca: Vinncom

Certificação: ROHS ISO9000

Número do modelo: VN-HC2x2-2760-ON

Termos do pagamento & do transporte

Quantidade de ordem mínima: 5 peças

Preço: negotiable

Termos de pagamento: L/C, D/A, D/P, T/T

Habilidade da fonte: 500pcs pelo dia

Obtenha o melhor preço

Contato agora

Especificações

Descrição

Especificações

Destacar:
                                                                                                                                                                                                                                                                                                                                                                                                      Acoplador híbrido de 25 dB rf, Acoplador híbrido de banda larga de 25 dB, Acoplador híbrido de banda larga de 6000 MHz


Aplicação:	Como o mesmo combinador da faixa	Isolamento da altura:	tipicamente 25db, 30 (máximos)
BAIXO VSWR:	1,20 (máximo)	Conector:	N Feminino
OEM/ODM:	Aceitável	Cores:	personalizado

Aplicação:	Como o mesmo combinador da faixa
Isolamento da altura:	tipicamente 25db, 30 (máximos)
BAIXO VSWR:	1,20 (máximo)
Conector:	N Feminino
OEM/ODM:	Aceitável
Cores:	personalizado

Descrição

4 Port Direccional 25db 2700-6000MHZ acoplador híbrido RF de banda larga

2700-6000MHZ N Fêmea 3dB acoplador híbrido DAS

Alto isolamento
Alta directividade
Perda de retorno boa

Número da parte	O número de veículos deve ser o seguinte:
Frequência de operação (MHz)	2700-6000
Impedância (Ohm)	50
VSWR	1.2
Acoplamento (dB)	3
Perda de inserção (dB)	± 0.5
Isolamento (dB)	26
IM3 (dBc @ 2×43dBm)	- 150
Aplicação	Indoor & Outdoor
Grau de proteção	IP65
Temperatura de funcionamento (°C)	-40 ~ + 80
Interface	N Mulher
Potência de manuseio (watts, máximo)	300
Potência máxima (watts, máximo)	1200
Dimensão (mm) ((L × W × H, exceto conector)	114.1X36X32.5
Peso líquido (g)	350 ± 20
Dimensões da embalagem (mm,L×W×H)	170X100X40
Embalagem Tamanho da embalagem (mm,L×W×H)	520X360X110
Conformidade com a ROHS	- Sim, sim.

Os acopladores híbridos são o caso especial de um acoplador direcional de quatro portas que é projetado para uma divisão de potência de 3 dB (igual).e híbridos de 180 graus.

A Vinncom dispõe de diferentes modelos de acopladores híbridos baseados em micro-bandas, filmes air-dielectric e thin film, guias de ondas, etc.

Os acopladores híbridos são amplamente utilizados como acopladores direcionais de 3 dB com uma porta de terminação, também podem ser usados como combinadores de 2 em 2 e 2 em 1.

Para alguns usos, os acopladores híbridos podem ser combinados como matriz, por exemplo 4in 4out, 3in 3out etc.

A Vinncom fornece muitas faixas de frequência diferentes para acopladores híbridos e é amplamente utilizada em sistemas de DAS e testes.
