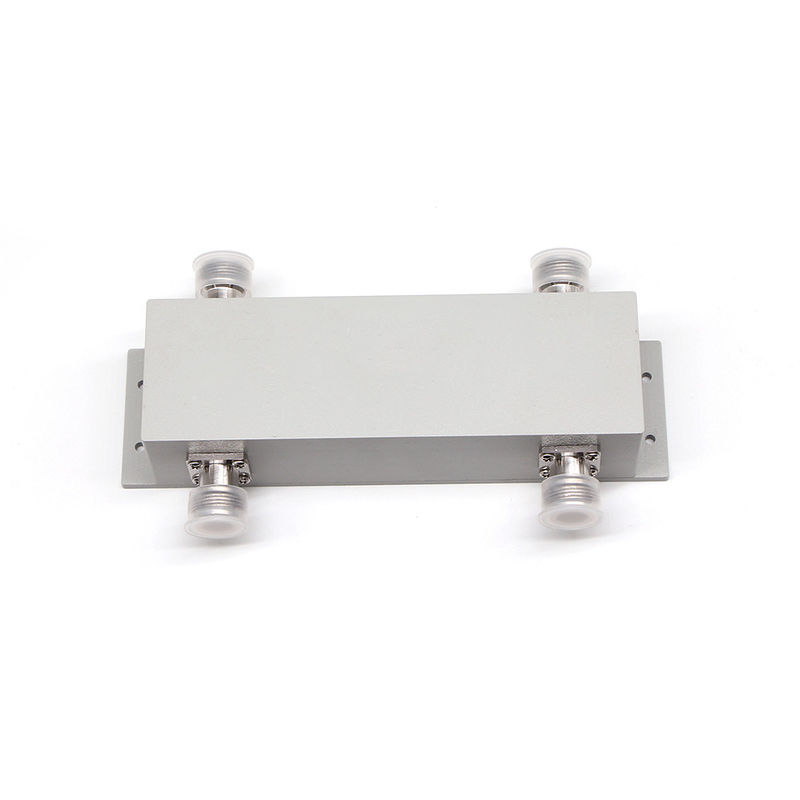

698-3800MHz 2in2out N Combinador híbrido feminino

Name: 698-3800MHz 2in2out N Combinador híbrido feminino
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-HC2x2-0738-ON
Price: 414.00 USD
Availability: InStock

Detalhes do produto

Lugar de origem: porcelana

Marca: Vinncom

Certificação: ROHS ISO9000

Número do modelo: VN-HC2x2-0738-ON

Termos do pagamento & do transporte

Quantidade de ordem mínima: 5 peças

Preço: negotiable

Termos de pagamento: L/C, D/A, D/P, T/T

Habilidade da fonte: 500pcs pelo dia

Obtenha o melhor preço

Contato agora

Especificações

Descrição

Especificações

Destacar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                          Acoplador híbrido de baixo PIM de 3 dB, N acoplador híbrido feminino de 3 dB, Combinador híbrido de 3 dB de 3800 MHz


Aplicação:	Como o mesmo combinador da faixa	Isolamento da altura:	tipicamente 25db, 30 (máximos)
BAIXO VSWR:	1,15 (máximo)	Conector:	N Feminino
OEM/ODM:	Aceitável	Cores:	personalizado
PIM:	153dbc 163dbc@43dbm *2

Aplicação:	Como o mesmo combinador da faixa
Isolamento da altura:	tipicamente 25db, 30 (máximos)
BAIXO VSWR:	1,15 (máximo)
Conector:	N Feminino
OEM/ODM:	Aceitável
Cores:	personalizado
PIM:	153dbc 163dbc@43dbm *2

Descrição

698-3800MHz 2in2out N Combinador híbrido feminino

698-3800MHz 2in2out N Combinador híbrido feminino

Banda larga
Alta directividade
Perda de retorno boa

A partir de 1 de janeiro de 2017, o número de unidades de produção de energia elétrica deve ser alterado em conformidade com o anexo I do Regulamento (UE) n.o 525/2014.

Número da parte	A partir de 1 de janeiro de 2014, a Comissão deve apresentar um relatório sobre a aplicação do presente regulamento.
Frequência de operação (MHz)	698-3800
Impedância (Ohm)	50
VSWR	≤ 1.25
Acoplamento (dB)	3.0±0.9
Perda de inserção (dB)	3.7
Isolamento (dB)	≥ 23
IM3 (dBc @ 2×43dBm)	-140 / -150 / -155 / -160
Aplicação	Indoor & Outdoor
Grau de proteção	IP65
Temperatura de funcionamento (°C)	-40 ~ + 80
Interface	N Mulher
Potência de manuseio (watts, máximo)	300
Potência máxima (watts, máximo)	1200
Dimensão (mm) ((L × W × H, exceto conector)	141 × 44 × 38
Peso líquido (g)	615 ± 20
Dimensões da embalagem (mm,L×W×H)	170 × 100 × 40
Embalagem Tamanho da embalagem (mm,L×W×H)	520 × 360 × 110
Conformidade com a ROHS	- Sim, sim.

Os acopladores híbridos são o caso especial de um acoplador direcional de quatro portas que é projetado para uma divisão de potência de 3 dB (igual).e híbridos de 180 graus.

A Vinncom dispõe de diferentes modelos de acopladores híbridos baseados em micro-bandas, filmes air-dielectric e thin film, guias de ondas, etc.

Os acopladores híbridos são amplamente utilizados como acopladores direcionais de 3 dB com uma porta de terminação, também podem ser usados como combinadores de 2 em 2 e 2 em 1.

Para alguns usos, os acopladores híbridos podem ser combinados como matriz, por exemplo 4in 4out, 3in 3out etc.

A Vinncom fornece muitas faixas de frequência diferentes para acopladores híbridos e é amplamente utilizada em sistemas de DAS e testes.
