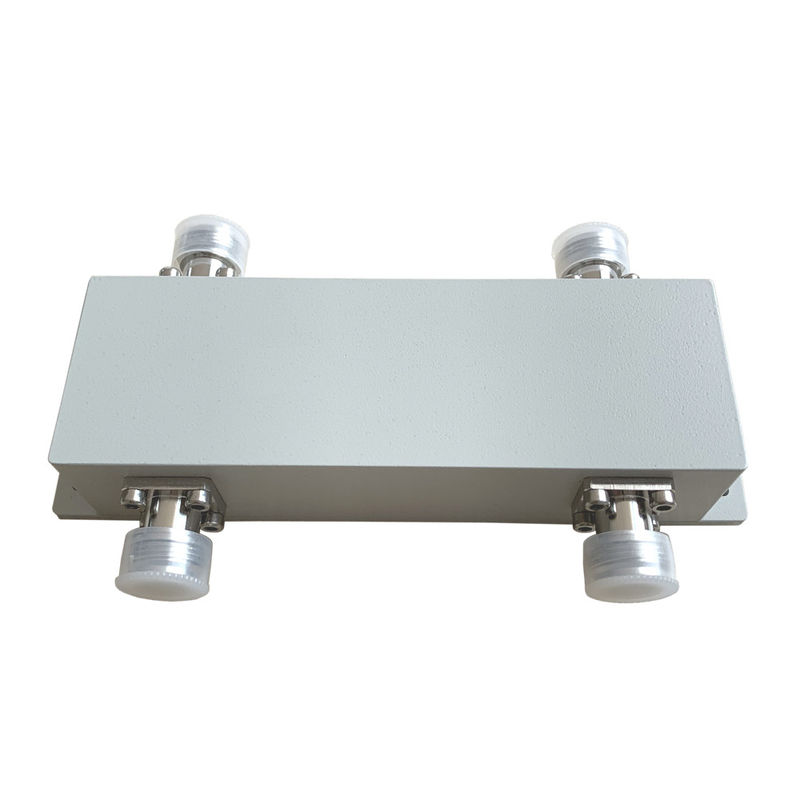

550-2700MHZ 300w 2in 2out 3dB acoplador híbrido

Name: 550-2700MHZ 300w 2in 2out 3dB acoplador híbrido
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-HC2x2-05527-ON
Price: 414.00 USD
Availability: InStock

Detalhes do produto

Lugar de origem: China

Marca: Vinncom

Certificação: ROHS ISO9000

Número do modelo: VN-HC2x2-05527-ON

Termos do pagamento & do transporte

Quantidade de ordem mínima: 10

Preço: negotiable

Termos de pagamento: L/C, D/A, D/P, T/T

Habilidade da fonte: 500pcs pelo dia

Obtenha o melhor preço

Contato agora

Especificações

Descrição

Especificações

Destacar:
                                                                                                                                                                                                                                                                                                                                                                                                      Acoplador híbrido de 2 em 2 em 3 dB, 300w 3dB acoplador híbrido, Acoplador híbrido de alta potência de 550 MHz


Aplicação:	Como o mesmo combinador da faixa	Isolamento da altura:	tipicamente 25db, 30 (máximos)
BAIXO VSWR:	1,15 (máximo)	Conector:	N Feminino
OEM/ODM:	Aceitável	Cores:	personalizado

Aplicação:	Como o mesmo combinador da faixa
Isolamento da altura:	tipicamente 25db, 30 (máximos)
BAIXO VSWR:	1,15 (máximo)
Conector:	N Feminino
OEM/ODM:	Aceitável
Cores:	personalizado

Descrição

550-2700MHZ 300w 2in 2out 3dB acoplador híbrido

550-2700MHZ N Feminino Combinador de acoplamento híbrido 3dB com baixo PIM DAS

Bom PIM até -163@43dBm*2
Perda de retorno boa
Alto isolamento

A partir de 1 de janeiro de 2017, a Comissão deve apresentar ao Conselho e ao Parlamento Europeu uma proposta de decisão relativa à aplicação da presente diretiva.

Número da parte	A partir de 1 de janeiro de 2016, o número de veículos a motor não deve exceder:
Frequência de operação (MHz)	550 a 2700
Impedância (Ohm)	50
VSWR	1.25
Acoplamento (dB)	3
Perda de inserção (dB)	± 0.7
Isolamento (dB)	25
IM3 (dBc @ 2×43dBm)	-153/-163
Aplicação	Indoor & Outdoor
Grau de proteção	IP65
Temperatura de funcionamento (°C)	-40 ~ + 80
Interface	N Mulher
Potência de manuseio (watts, máximo)	300
Potência máxima (watts, máximo)	1200
Dimensão (mm) ((L × W × H, exceto conector)	135.6X45X32
Peso líquido (g)	535
Peso da embalagem (kg/pcs)	11.8/20
Dimensões da embalagem (mm,L×W×H)	170X100X40
Embalagem Tamanho da embalagem (mm,L×W×H)	520X360X105
Conformidade com a ROHS	- Sim, sim.

Os acopladores híbridos são o caso especial de um acoplador direcional de quatro portas que é projetado para uma divisão de potência de 3 dB (igual).e híbridos de 180 grausA Vinncom dispõe de diferentes modelos de acopladores híbridos baseados em micro-bandas, filmes air-dielectric e thin film, guias de ondas, etc.

Os acopladores híbridos são amplamente utilizados como acopladores direcionais de 3 dB com uma porta de terminação, também podem ser usados como combinadores de 2 em 2 e 2 em 1.

Para alguns usos, os acopladores híbridos podem ser combinados como matriz, por exemplo 4in 4out, 3in 3out etc.

A Vinncom fornece muitas faixas de frequência diferentes para acopladores híbridos e é amplamente utilizada em sistemas de DAS e testes.
